Motor điện hoạt động ổn định nhờ sự truyền tải hiệu quả của dòng điện qua cuộn dây. Điện trở động cơ điện bao gồm điện trở cuộn dây và điện trở cách điện, là những thông số kỹ thuật then chốt phản ánh chất lượng dây dẫn và sự an toàn của thiết bị. Việc xác định điện trở chính xác giúp đánh giá hiệu suất làm việc, giảm hao tổn năng lượng và ngăn ngừa sự cố giật điện hoặc chập cháy. Đặc biệt, trong các hệ thống cơ điện phức tạp, việc đo điện trở của motor đúng kỹ thuật là bước quan trọng để đảm bảo độ tin cậy và tuổi thọ của thiết bị.

Khái niệm điện trở động cơ điện

Điện trở của một vật dẫn xác định khả năng cản trở dòng điện chạy qua nó. Trong motor điện, điện trở cuộn dây là đại lượng đo điện trở của chính dây quấn bên trong stator (hoặc rotor). Theo công thức R = ρ·L/A, điện trở tỷ lệ thuận với chiều dài L và điện trở suất ρ của vật liệu dẫn, đồng thời tỉ lệ nghịch với tiết diện A của dây. Ví dụ, dây đồng có điện trở suất khoảng 1,68×10^-8 Ω·m ở 20°C; do đó nếu dây càng dài hoặc tiết diện nhỏ, R sẽ càng lớn. Ngoài ra, điện trở phụ thuộc vào nhiệt độ: khi nhiệt độ của dây tăng thì điện trở cũng tăng (đối với đồng, khoảng 0,39% mỗi độ C).

Bên cạnh đó, điện trở cách điện đo khả năng cách ly giữa cuộn dây và khung máy (hoặc giữa các pha với nhau). Giá trị này thường rất lớn (tính bằng MΩ) và càng cao càng tốt, vì nó phản ánh chất lượng lớp vật liệu cách điện bọc quanh dây. Điện trở cách điện cao giúp ngăn ngừa dòng rò và đảm bảo an toàn cho thiết bị cũng như người sử dụng. Vì vậy, khi đánh giá “điện trở động cơ điện”, cần xem xét cả điện trở cuộn dây lẫn điện trở cách điện để có cái nhìn toàn diện về tình trạng động cơ.

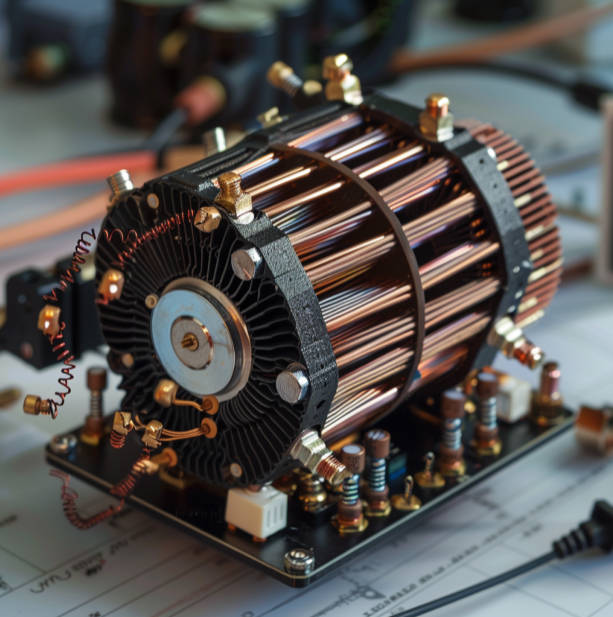

Điện trở của một vật dẫn xác định khả năng cản trở dòng điện chạy qua nó

Các phương pháp xác định điện trở động cơ điện

Để kiểm tra điện trở của motor, kỹ thuật viên có thể áp dụng hai phương pháp đo chính:

• Đo điện trở cuộn dây: Sử dụng đồng hồ vạn năng (ohmmet) để đo điện trở giữa hai đầu mỗi cuộn dây của motor (mỗi pha trên motor 3 pha). Trước khi đo, motor phải được ngắt điện hoàn toàn. Giá trị đo được thường rất nhỏ (chỉ vài ohm hoặc thấp hơn), phản ánh tình trạng dây quấn và mối nối. Để đảm bảo độ chính xác, nên đo ở nhiệt độ tiêu chuẩn (khoảng 20°C) và kết nối chắc chắn các đầu dây đo.

• Đo điện trở cách điện: Sử dụng máy đo điện trở cách điện (Megômet) để đo điện trở từ cuộn dây dẫn đến vỏ động cơ (khung mass) hoặc giữa các pha. Phương pháp này đánh giá chất lượng cách điện và khả năng cách ly. Kết quả đo cao (đơn vị MΩ) cho thấy motor có cách điện tốt. Trước khi đo, cần đảm bảo motor không còn nguồn và tuân thủ quy trình an toàn.

Hướng dẫn đo điện trở cuộn dây

1. Ngắt nguồn và chuẩn bị: Đảm bảo motor đã ngắt hoàn toàn nguồn điện. Chọn thang đo Ohm thích hợp trên đồng hồ vạn năng (đồng hồ ở thang đo cao).

2. Đo điện trở cuộn dây: Kẹp đầu dò của đồng hồ vào hai đầu của cuộn dây cần đo. Đọc giá trị điện trở hiển thị. Thông thường, giá trị này sẽ rất thấp (milli-Ohm đến Ohm), tùy thuộc vào công suất và kích thước motor.

3. Kiểm tra kết quả: So sánh kết quả đo với thông số kỹ thuật hoặc giá trị lý thuyết. Nếu điện trở chênh lệch nhiều (quá cao hoặc quá thấp) so với thiết kế, đó có thể là dấu hiệu của lỗi dây cuốn hoặc mối nối.

Hướng dẫn đo điện trở cách điện

1. Kiểm tra thiết bị: Đầu tiên, kiểm tra máy Megômet (megger). Để hai đầu dây đo cách điện hở mạch, xoay tay nắm để đảm bảo kim chỉ ∞; sau đó chập hai đầu dây đo vào nhau, kim chỉ 0 Ω. Nếu không đúng kết quả trên, cần hiệu chỉnh hoặc thay pin cho thiết bị.

2. Nối dây đo: Kết nối một đầu dây đo vào cuộn dây motor (pha A, B hoặc C) và đầu kia nối vào vỏ khung hoặc trục (mass). Đảm bảo kết nối an toàn, không chạm vào các bộ phận điện trong khi đo.

3. Thực hiện đo: Quay đều tay nắm của megomet với tốc độ khoảng 120 vòng/phút (không dưới 80 vòng/phút) để tạo điện áp thử. Khi kim đồng hồ ổn định, đọc giá trị điện trở cách điện (thường tính bằng MΩ).

4. Kết thúc và phóng điện: Sau khi đo xong, ngắt kết nối máy Megomet. Sau đó, thực hiện phóng điện cuộn dây bằng cách nối dây dẫn với khung máy, đảm bảo không còn điện tích dư thừa trong cuộn dây.

Xem thêm: https://enertechvn.com/detail/cach-chon-dong-co-dien-phu-hop-voi-cac-ung-dung-cong-nghiep-320.html

Nguyên nhân khiến điện trở động cơ điện không đạt chuẩn

Một số nguyên nhân phổ biến dẫn đến giá trị điện trở cuộn dây hoặc cách điện không đạt yêu cầu bao gồm:

• Mối hàn và nối dây kém: Các mối hàn ở dây quấn (đặc biệt các điểm đấu nối giữa các pha) nếu chất lượng kém hoặc bị lỏng có thể làm tăng điện trở hoặc thậm chí gây mạch hở.

• Nhiệt độ và rung động cao: Motor vận hành quá tải hoặc trong môi trường nhiệt độ cao kéo dài sẽ làm tăng nhiệt độ cuộn dây, làm cho điện trở dây tăng. Rung động mạnh hoặc va đập có thể làm đứt hoặc lỏng các mối nối, ảnh hưởng đến điện trở.

• Sai sót khi quấn dây: Sử dụng dây có kích thước (đường kính) không phù hợp, số vòng quấn sai hoặc lực căng dây không đều sẽ dẫn đến điện trở sai lệch. Ngoài ra, máy quấn dây bị lỗi (như đếm vòng sai) cũng có thể gây chênh điện trở.

• Lớp cách điện bị hỏng: Vải cách điện (như vải emay) hoặc lớp sơn bảo vệ nếu bị chập hoặc đứt sẽ làm giảm điện trở cách điện, gây rò rỉ và nguy cơ chập điện.

Có nhiều nguyên nhân khiến điện trở không đạt chuẩn

Ảnh hưởng của điện trở tới hiệu suất động cơ

Điện trở cuộn dây và cách điện có tác động trực tiếp đến hiệu suất và độ bền của motor:

• Giảm hiệu suất và công suất: Khi điện trở cuộn dây tăng, cường độ dòng điện qua motor giảm (theo định luật Ohm), dẫn đến mô-men xoắn và công suất đầu ra suy giảm. Đồng thời, tổn thất điện năng (I²R) tăng khiến cuộn dây nóng lên, gây tiêu tốn thêm năng lượng và đẩy cao nhiệt độ vận hành.

• Rủi ro an toàn: Điện trở cách điện kém dẫn đến dòng rò trên khung máy, tăng nguy cơ chạm mát hoặc giật điện. Motor bị điện trở cao còn chạy kém ổn định, có thể gây nhiễu sóng, ồn và giảm tuổi thọ thiết bị.

Tính toán điện trở động cơ điện (lý thuyết và thực tế)

Trên lý thuyết, điện trở cuộn dây được tính bằng công thức R = ρ·L/A dựa trên vật liệu và kích thước dây dẫn. Tuy nhiên, giá trị đo thực tế thường khác biệt do ảnh hưởng của nhiệt độ và độ ẩm. Kỹ sư thường đo điện trở cuộn dây ở điều kiện chuẩn (ví dụ 20°C) và so sánh với giá trị tính toán. Nếu motor hoạt động ở nhiệt độ cao hơn, cần hiệu chỉnh điện trở với hệ số tăng (đối với đồng, khoảng 0,4%/°C) để đánh giá chính xác. Việc so sánh kết quả đo và lý thuyết giúp phát hiện sớm sự lão hóa hoặc thay đổi của cuộn dây.

Vật liệu dây quấn và ảnh hưởng đến điện trở

Chất liệu và tiết diện dây quấn ảnh hưởng rất lớn đến điện trở của motor. Đồng là vật liệu phổ biến vì có độ dẫn điện cao, nên dây đồng có điện trở thấp hơn nhiều so với dây nhôm cùng tiết diện. Dây nhôm có trọng lượng nhẹ và chi phí thấp nhưng để đạt điện trở tương đương cần tiết diện lớn hơn (điện trở dây nhôm cao hơn khoảng 60% so với đồng). Ngoài ra, các hợp kim như đồng-berylli được sử dụng khi cần tăng độ bền cơ học mà vẫn giữ độ dẫn tốt. Khi lựa chọn vật liệu dây dẫn, kỹ sư phải cân đối giữa độ dẫn điện, độ bền cơ học và chi phí.

Xu hướng công nghệ trong đo lường điện trở động cơ điện

Công nghệ hiện đại giúp nâng cao hiệu quả đo lường và giám sát điện trở của motor. Các cảm biến IoT được gắn trực tiếp bên trong motor có thể đo điện trở và nhiệt độ cuộn dây theo thời gian thực, truyền dữ liệu về hệ thống điều khiển trung tâm. Phần mềm phân tích dữ liệu sẽ nhận biết xu hướng thay đổi của điện trở và cảnh báo sớm khi có dấu hiệu bất thường. Nhờ vậy, việc bảo trì chủ động được tối ưu, giảm thiểu thời gian ngưng máy và đảm bảo motor luôn hoạt động ổn định.
