Trong các nhà máy sử dụng động cơ AC điều khiển bằng biến tần (VFD), dòng điện cảm ứng (hoặc dòng điện tĩnh) phát sinh trên trục rotor có thể phóng qua bạc đạn, gây xói mòn bề mặt bạc đạn (pitting, fluting) và làm giảm tuổi thọ bạc đạn. Thiết bị bảo vệ bạc đạn Helwig Carbon (Helwig Bearing Protector) ra đời để ngăn chặn dòng điện rò này. Thiết bị Helwig hoạt động như một bộ nối đất trục chuyển động, dẫn dòng điện cảm ứng từ trục động cơ xuống đất thay vì đi qua bạc đạn, từ đó tránh các vết mòn và hư hại trên bạc đạn do hiện tượng xói mòn điện (electrical discharge machining – EDM). Nhờ vậy, động cơ hoạt động ổn định hơn và tuổi thọ bạc đạn được kéo dài đáng kể.

Hoạt động và cơ chế của thiết bị bảo vệ bạc đạn Helwig

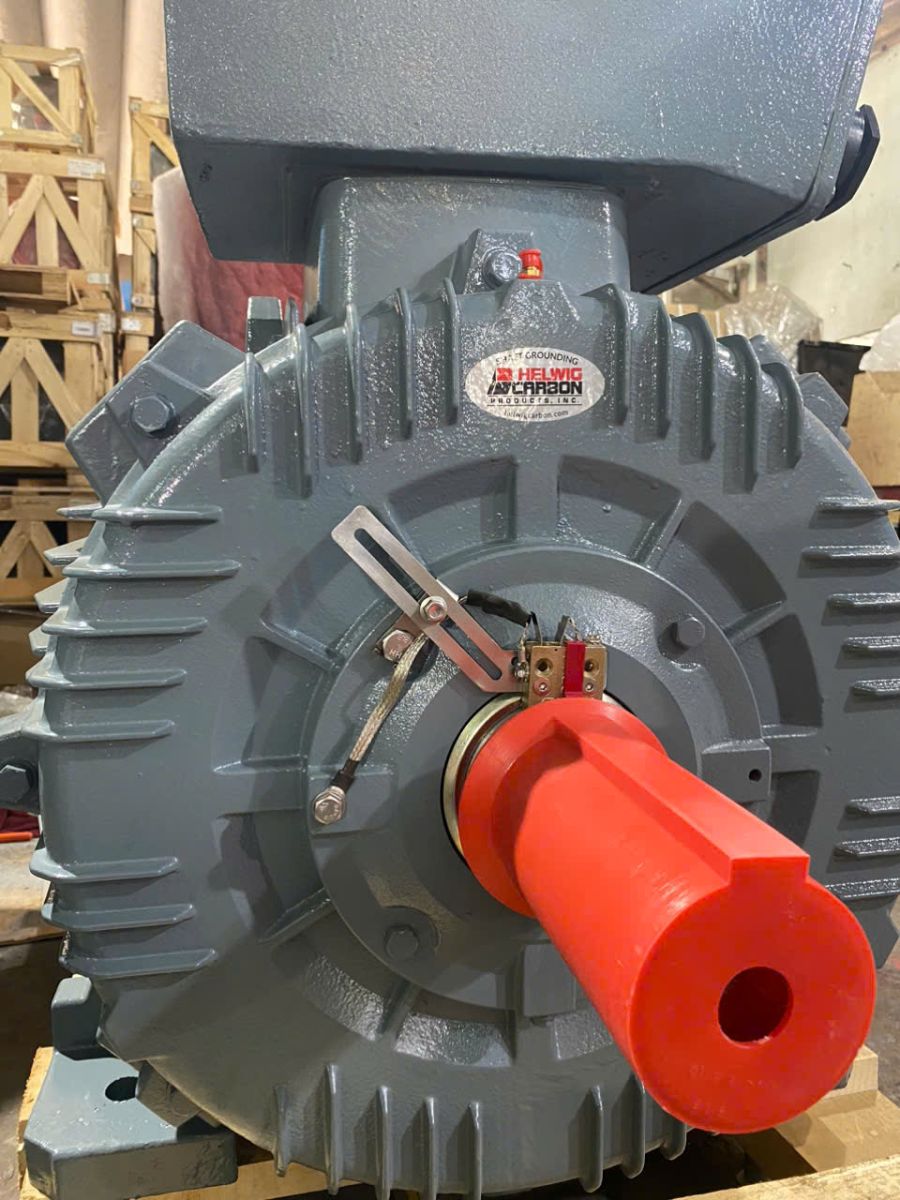

Thiết bị Helwig Carbon sử dụng chổi than graphite bạc (silver-graphite brush) gắn trên khung động cơ và tiếp xúc với trục động cơ, kết hợp với bộ gá và lò xo lực không đổi để duy trì áp lực tiếp xúc ổn định. Cấu tạo này tạo ra một đường dẫn dẫn điện trở thấp từ trục chuyển động đến vỏ máy (đất), giúp "cầu nối" cho dòng điện cảm ứng thoát ra đất. Khi có dòng điện rò, điện sẽ chảy qua chổi than Helwig và xuống đất thay vì qua bạc đạn. Giải pháp này "dẫn các xung điện phát sinh từ VFD ra khỏi các bạc đạn để ngăn ngừa hư hỏng do xói mòn và làm tăng tuổi thọ động cơ".

• Chổi graphite bạc dẫn điện cao: Chổi than của Helwig được làm từ chất liệu graphite pha bạc, có điện trở rất thấp và dẫn điện hiệu quả. So với vật liệu thông thường như sợi carbon, graphite bạc có điện trở thấp hơn gấp nhiều lần (thử nghiệm cho thấy điện trở >5 lần thấp hơn), do đó dòng điện rò được dẫn qua đất một cách nhanh chóng và triệt để.

• Lò xo lực không đổi: Lò xo tích hợp giữ cho chổi than luôn tiếp xúc vững chắc với trục động cơ. Thiết kế lò xo không đổi này đảm bảo hiệu suất tiếp xúc ổn định ngay cả khi động cơ có rung động hoặc trong môi trường nhiều bụi bẩn, dầu mỡ. Trên thực tế, chổi graphite bạc của họ có tính tự làm sạch (self-cleaning): khi quay, chổi sẽ loại bỏ oxy hóa và tạp chất trên trục, duy trì đường dẫn dẫn điện thông suốt. Nhờ vậy, thiết bị hoạt động hiệu quả trong môi trường công nghiệp khắc nghiệt mà hầu như không cần bảo trì thường xuyên.

• Thiết kế linh hoạt, lắp đặt dễ dàng: Hầu hết thiết bị Helwig được gắn bên ngoài khung motor nên không cần tháo rời động cơ khi lắp đặt. Helwig cung cấp cả giá đỡ gắn theo hướng trục và gắn ngang (radial or axial mount) để phù hợp với cấu trúc motor. Đặc biệt, hệ thống EZ MultiFit® cho phép một model Helwig BPK™ dùng cho nhiều kích thước trục khác nhau, giúp đơn giản hoá kho hàng và lắp đặt.

Lợi ích khi sử dụng Helwig Carbon cho bảo vệ bạc đạn

• Bảo vệ bạc đạn tối đa: Thiết bị tạo ra đường dẫn trở thấp cho dòng điện rò từ trục đến đất, nhờ đó giảm đáng kể áp điện trên bạc đạn. Nghiên cứu cho thấy Helwig BPK duy trì điện áp trục ở mức dưới 1V peak-to-peak trong điều kiện bình thường và ngay cả trong môi trường nhiều ô nhiễm. Kết quả là nguy cơ phóng điện gây xói mòn bạc đạn được loại bỏ, giảm thiểu tiếng ồn, rung động và ngăn ngừa hư hỏng bạc đạn sớm.

• Độ bền và tuổi thọ cao: Thiết kế bền vững giúp bộ Helwig hoạt động liên tục trong thời gian dài mà không hư hỏng. Helwig cam kết các bộ BPK ™ "được sản xuất giữ điện áp trục dưới 1V và bảo vệ bạc đạn lâu dài – thậm chí trong môi trường bụi bẩn". Thiết bị bảo vệ bạc đạn có thể đạt tuổi thọ 10 năm hoặc hơn nếu đúng điều kiện vận hành. Điều này giúp giảm tần suất bảo trì và tối ưu chi phí vận hành.

• Hoạt động không cần bảo dưỡng định kỳ: Chổi graphite của Helwig có khả năng tự làm sạch trong quá trình quay, giúp loại bỏ các vết oxi hóa và bụi bám dính trên trục. Do đó, hệ thống chỉ cần kiểm tra định kỳ đơn giản, không cần tra dầu hay phủ epoxy bạc như một số giải pháp khác.
• Dễ lắp đặt và bảo trì: Nhờ thiết kế gọn gàng, bộ BPK Helwig có thể lắp nhanh chóng mà không phải dừng máy lâu. Helwig carbon có thể phù hợp nhiều kích thước trục khác nhau. Các tùy chọn giá gắn (radial hoặc axial) linh hoạt cũng giúp kỹ thuật viên dễ dàng gắn bộ bảo vệ trên động cơ mới hoặc cải tạo trên động cơ đang hoạt động.

Ứng dụng trong nhà máy sử dụng động cơ khởi động bằng biến tần

Thiết bị bảo vệ bạc đạn Helwig Carbon được thiết kế cho động cơ AC có điều khiển VFD, nên phù hợp rộng rãi cho các ngành công nghiệp. Mọi nhà máy từ sản xuất, điện năng, nước thải, khai thác khoáng sản đến xi măng, thép đều có thể ứng dụng Helwig để bảo vệ bạc đạn động cơ. Ví dụ, trong các hệ thống bơm, quạt gió, máy nén hay băng tải, nơi dòng điện cảm ứng dễ xuất hiện do biến tần, việc lắp đặt bộ Helwig giúp giảm thời gian ngừng máy và chi phí sửa chữa do hỏng bạc đạn. Nhiều nhà máy tại Việt Nam đã sử dụng các bộ BPK của Helwig và ghi nhận tuổi thọ bạc đạn tăng rõ rệt, tiếng ồn động cơ giảm.

Xem thêm: https://enertechvn.com/detail/bo-bao-ve-vong-bi-bpk-helwig-carbon-313.html

Hệ thống Helwig Carbon cũng phù hợp với các động cơ chủ động trong hệ thống sản xuất liên tục hoặc các môi trường khắc nghiệt như dầu mỡ, hóa chất. Chổi than graphite bạc vẫn hoạt động tốt trong môi trường nhiều bụi bẩn hoặc dầu mỡ nhờ tính tự làm sạch, giúp duy trì bảo vệ liên tục cho bạc đạn. Dù ứng dụng trong ngành điện lực, chế tạo máy hay xử lý nước thải, Bộ bảo vệ bạc đạn Helwig Carbon cung cấp giải pháp dẫn dòng rò an toàn, hiệu quả và bền bỉ cho động cơ biến tần.

Để được tư vấn chi tiết về thiết bị bảo vệ bạc đạn Helwig Carbon và lựa chọn giải pháp phù hợp cho hệ thống của quý khách, vui lòng liên hệ hotline Kỹ Thuật Năng Lượng 0902477357. Đội ngũ kỹ thuật sẽ hỗ trợ giải đáp và cung cấp phương án tốt nhất, giúp bảo vệ bạc đạn động cơ của quý khách một cách hiệu quả và tiết kiệm.
