Động cơ điện được xem là "trái tim" của hầu hết các hệ thống máy móc công nghiệp hiện đại. Sự hoạt động trơn tru của các nhà máy sản xuất, hệ thống HVAC, máy bơm, quạt thông gió hay băng tải đều phụ thuộc rất lớn vào độ bền bỉ của động cơ. Trong số các bộ phận cấu thành, vòng bi (bạc đạn) đóng vai trò then chốt trong việc duy trì chuyển động quay mượt mà, giảm ma sát và hỗ trợ tải trọng của trục.

Tuy nhiên, với sự phổ biến ngày càng tăng của Biến tần (VFD - Variable Frequency Drive) nhằm mục đích kiểm soát tốc độ và tiết kiệm năng lượng, một "kẻ giết người thầm lặng" đối với vòng bi đã xuất hiện: đó chính là dòng điện trục (shaft currents) và hiện tượng ăn mòn do phóng điện, phổ biến nhất là hiện tượng tạo rãnh (bearing fluting). Nếu không được phát hiện và xử lý kịp thời, fluting sẽ phá hủy vòng bi nhanh chóng, gây ra những đợt ngừng máy đột ngột, làm đình trệ sản xuất và tốn kém hàng chục triệu đồng cho chi phí bảo trì.

Bài viết này sẽ đi sâu giải thích hiện tượng bearing fluting là gì, nguyên nhân hình thành, dấu hiệu nhận biết, và giới thiệu các công nghệ tiên tiến giúp bảo vệ toàn diện vòng bi của bạn.

Hiện Tượng Tạo Rãnh (Bearing Fluting) Là Gì?

Để hiểu về bearing fluting, chúng ta cần hiểu về cơ chế phóng điện bên trong vòng bi. Khi động cơ được điều khiển bằng nguồn điện xoay chiều thông thường, mọi thứ hoạt động tương đối ổn định. Tuy nhiên, khi được điều khiển bằng một biến tần VFD, biến tần này không tạo ra nguồn điện sóng sin hoàn hảo. Thay vào đó, nó sử dụng phương pháp điều chế độ rộng xung với tần số chuyển mạch cực kỳ cao.

Sự chuyển mạch với tốc độ siêu tốc này tạo ra một hiện tượng gọi là "điện áp chế độ chung". Mức điện áp dư thừa này không có sẵn một con đường thoát tự nhiên về đất. Theo định luật vật lý cơ bản, dòng điện sẽ luôn tìm kiếm con đường có điện trở thấp nhất để trung hòa. Thật không may, trong động cơ, con đường đó lại thường đi thẳng qua trục, xuyên qua vòng bi và truyền đến vỏ động cơ để xuống đất.

Khi động cơ hoạt động, các viên bi (con lăn) sẽ cưỡi trên một màng dầu bôi trơn rất mỏng (tính bằng micro mét). Màng dầu này vô tình đóng vai trò như một lớp điện môi (cách điện). Khi điện áp trên trục tích tụ đến một ngưỡng đủ lớn để vượt qua khả năng cách điện của màng dầu, một tia lửa điện sẽ phóng qua lớp mỡ, đi từ rãnh lăn trong, xuyên qua viên bi, và cắm vào rãnh lăn ngoài.

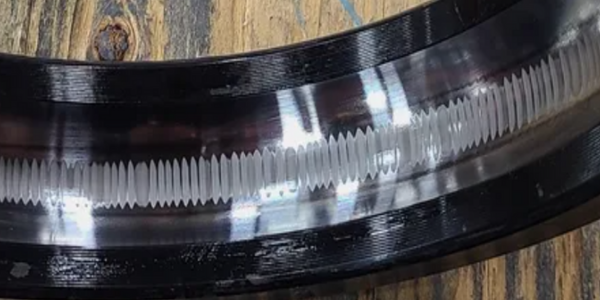

Quá trình phóng điện này diễn ra hàng vạn lần mỗi giây. Mỗi tia lửa điện sinh ra nhiệt độ cục bộ cực cao, làm nóng chảy bề mặt kim loại của rãnh lăn thành các vết rỗ li ti. Theo thời gian, hàng triệu vết rỗ này liên kết lại thành những dải mờ nhám. Cuối cùng, dưới tác động quay không ngừng nghỉ và chịu tải của trục, các vết nhám này phát triển thành những rãnh hằn sâu nằm song song dọc theo rãnh lăn. Đây chính là hiện tượng Fluting, và lúc này vòng bi đã bị hư hỏng không thể phục hồi.

Những Dấu Hiệu Nhận Biết Vòng Bi Đang Bị Fluting

Bởi vì quá trình phá hủy diễn ra kín bên trong, người vận hành rất khó để quan sát bằng mắt thường cho đến khi động cơ bị tháo rời. Tuy nhiên, có những dấu hiệu cảnh báo sớm mà các chuyên viên bảo trì có thể nhận biết:

• Tiếng ồn lạ và gầm gừ: Đây là dấu hiệu cơ học dễ nhận biết nhất. Khi các rãnh fluting đã hình thành, các viên bi liên tục va vấp qua những gờ nhấp nhô này, tạo ra tiếng kêu rít the thé hoặc tiếng gầm gừ đặc trưng. Tiếng ồn này sẽ càng lớn khi tốc độ quay càng cao.

• Độ rung động tăng đột biến: Phân tích độ rung là phương pháp chẩn đoán tình trạng vòng bi cực kỳ chính xác. Hư hỏng do fluting tạo ra các tín hiệu rung động có biên độ bất thường ở tần số cao, có thể dễ dàng phát hiện qua các máy phân tích rung động.

• Nhiệt độ hoạt động tăng cao: Sự mài mòn liên tục và độ gồ ghề của rãnh lăn làm gia tăng ma sát cơ học, khiến nhiệt độ của cụm vòng bi cao hơn mức bình thường đáng kể.

• Mỡ bôi trơn bị cháy đen: Nhiệt lượng khổng lồ sinh ra từ các tia phóng điện EDM không chỉ làm chảy kim loại mà còn làm phân hủy mỡ bôi trơn. Nếu kiểm tra, bạn sẽ thấy mỡ chuyển sang màu đen sẫm, khô cứng và mất khả năng bôi trơn. Màu đen này là do muội carbon bị đốt cháy trộn lẫn với các mạt kim loại siêu nhỏ.

Hậu Quả Của Việc Bỏ Qua Hiện Tượng Bearing Fluting

Sự phớt lờ các dấu hiệu cảnh báo sẽ đẩy doanh nghiệp vào những hậu quả tốn kém:

• Chết máy đột ngột: Vòng bi có thể bị kẹt rọ, bi vỡ vụn làm kẹt cứng trục. Tệ hơn, nếu vòng bi vỡ làm xệ rotor xuống và cạ vào stator, động cơ sẽ bị cháy hoàn toàn.

• Thời gian chết: Dây chuyền sản xuất phải ngừng hoạt động để sửa chữa, gây thiệt hại nghiêm trọng về tiến độ đơn hàng và doanh thu.

• Gia tăng chi phí bảo trì: Việc phải mua vòng bi mới, thuê nhân công tháo lắp, cẩu trục động cơ đi bảo hành... tiêu tốn ngân sách lớn hơn gấp nhiều lần so với chi phí đầu tư thiết bị bảo vệ ban đầu.

Các Giải Pháp Ngăn Chặn Vòng Bi Bị Fluting Hiệu Quả

Nguyên tắc cốt lõi để giải quyết vấn đề là: Hoặc ngăn không cho dòng điện đi qua vòng bi, hoặc tạo ra một con đường dẫn điện khác an toàn hơn.

Giải pháp 1: Lắp Đặt Vòng Nối Đất Trục (Shaft Grounding Rings)

Thay vì để dòng điện rò rỉ đi ngang qua vòng bi, phương pháp này tạo ra một "đường tránh" có điện trở cực thấp. Các vòng tiếp địa (ví dụ như vòng nối đất cấu tạo từ vi sợi dẫn điện) sẽ ôm nhẹ vào trục quay, thu thập dòng điện từ trục và xả thẳng xuống vỏ động cơ rồi nối đất một cách an toàn.

Giải pháp 2: Sử Dụng Bộ Bảo Vệ Helwig Carbon - Giải Pháp Tối Ưu Cho Công Nghiệp

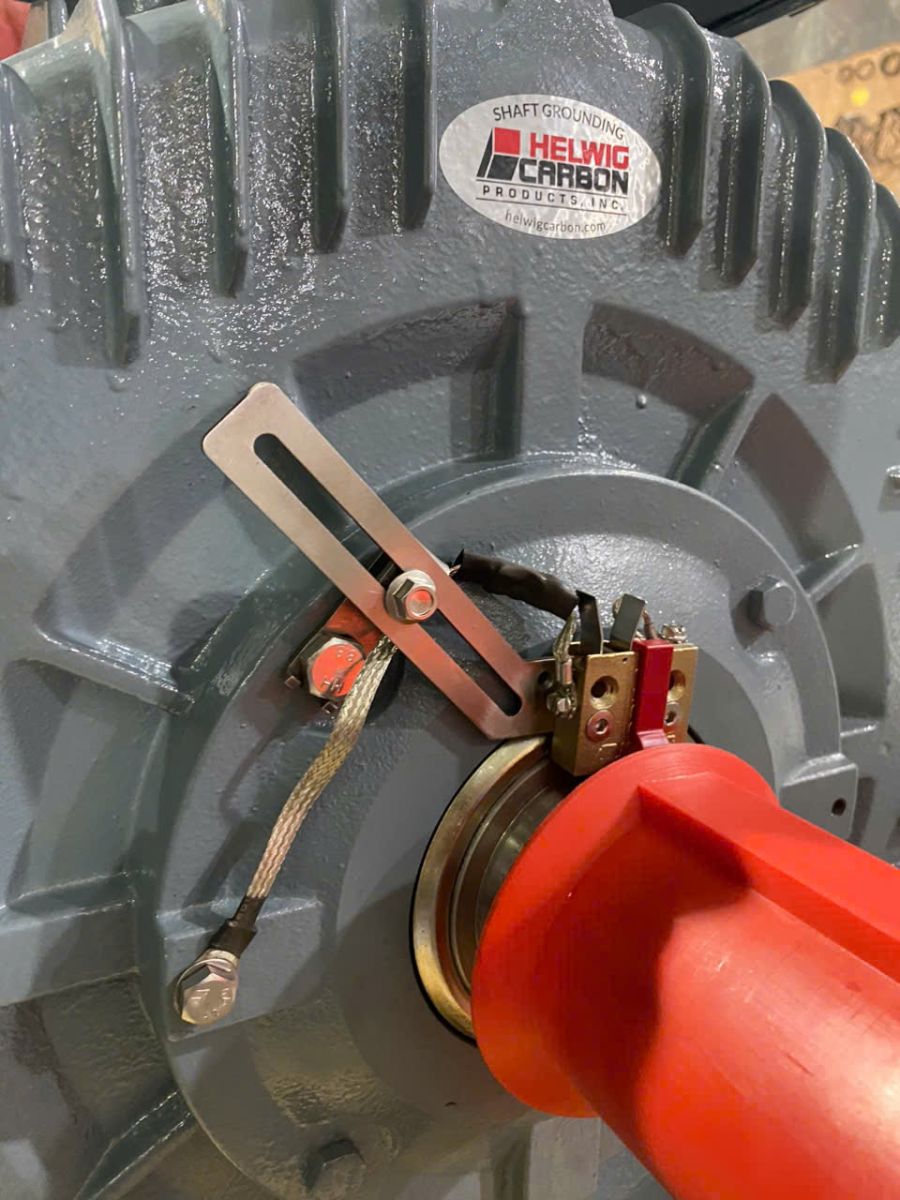

Trong số các hệ thống dẫn điện trục hiện nay, bộ bảo vệ Helwig Carbon do Kỹ Thuật Năng Lượng bán giúp bảo vệ vòng bi động cơ điện được đánh giá là một giải pháp cực kỳ hiệu quả và bền bỉ. Thay vì sử dụng các vòng sợi quang dễ bám bụi làm giảm tiếp xúc, Helwig Carbon sử dụng thiết kế chổi than (carbon brush) đặc biệt, chuyên trị các dòng điện tần số cao sinh ra từ VFD.

Những ưu điểm vượt trội khi sử dụng bộ bảo vệ Helwig Carbon do Kỹ Thuật Năng Lượng phân phối:

• Đường dẫn điện tối ưu: Hợp chất than carbon đặc biệt của Helwig cung cấp điện trở kháng cực thấp. Nó "hút" sạch các điện áp chế độ chung và xả chúng an toàn, bảo vệ tuyệt đối lớp mỡ bôi trơn và cấu trúc kim loại của vòng bi.

• Bền bỉ trong môi trường khắc nghiệt: Chổi than Helwig có khả năng chịu mài mòn cao, lò xo tự điều chỉnh lực ép để luôn duy trì sự tiếp xúc ổn định với bề mặt trục quay. Nó tự làm sạch và không bị ảnh hưởng quá nhiều bởi dầu mỡ hoặc bụi bẩn công nghiệp, mang lại tuổi thọ sử dụng kéo dài nhiều năm.

• Dễ dàng tích hợp: Giải pháp này có thể lắp đặt nhanh chóng bên ngoài động cơ (như ở đầu trục hoặc quạt tản nhiệt) mà không cần can thiệp quá sâu vào cấu trúc cơ khí cốt lõi của motor. Đội ngũ của Kỹ Thuật Năng Lượng sẽ tư vấn bộ giá đỡ phù hợp nhất với chuẩn động cơ của nhà máy bạn.

Xem thêm: https://enertechvn.com/detail/bo-bao-ve-vong-bi-bpk-helwig-carbon-313.html

Giải pháp 3: Sử Dụng Vòng Bi Cách Điện (Insulated/Ceramic Bearings)

Đây là cách thiết lập một rào cản ngăn chặn hoàn toàn dòng điện:

• Vòng bi phủ lớp cách điện: Vòng ngoài hoặc vòng trong của bạc đạn được phun một lớp nhôm oxit. Lớp phủ cứng và cách điện này (chịu được đến 1000V) sẽ ngắt đứt đường đi của dòng điện.

• Vòng bi lai (Ceramic Hybrid Bearings): Sử dụng viên bi bằng chất liệu gốm cách điện hoàn toàn thay vì bi thép. Không có tính dẫn điện, dòng rò rỉ bị chặn lại. Phương pháp này rất hiệu quả nhưng có chi phí đầu tư linh kiện khá đắt đỏ.

  (Khuyến nghị kỹ thuật: Đối với các động cơ công suất lớn trên 75kW/100HP, các kỹ sư thường khuyến cáo kết hợp lắp đặt vòng bi cách điện ở phía không truyền động và lắp thêm Bộ bảo vệ Helwig Carbon ở đầu phía truyền động).

Giải pháp 4: Sử Dụng Lọc Biến Tần (VFD Filters) và Cáp Chuyên Dụng

Các giải pháp giảm nhiễu tại nguồn như dùng bộ lọc sóng sin hoặc bộ lọc dV/dt giúp làm mượt dạng sóng xung từ VFD, từ đó giảm áp lực điện áp lên trục. Kết hợp dùng cáp điện nối từ VFD xuống động cơ loại có lớp chống nhiễu đối xứng cũng giúp cân bằng từ trường và triệt tiêu bớt dòng điện ký sinh.

Hiện tượng tạo rãnh Bearing Fluting là một mối đe dọa kỹ thuật có thật và vô cùng nguy hiểm. Mặc dù công nghệ biến tần mang lại lợi ích cực lớn về mặt điều khiển và tiết kiệm năng lượng, chúng ta không thể bỏ qua các "tác dụng phụ" về điện từ mà nó mang lại cho cơ khí động cơ.

Đừng đợi đến khi máy móc bốc khói hoặc phát ra tiếng ồn đinh tai nhức óc mới tìm cách xử lý. Việc chủ động áp dụng các giải pháp bảo vệ chuyên sâu chính là cách bạn bảo vệ tài sản doanh nghiệp, cắt giảm chi phí bảo trì ngoài ý muốn và giữ vững năng suất dây chuyền sản xuất.

Động cơ của bạn có đang chạy cùng biến tần VFD không? Bạn cần một giải pháp xử lý dòng điện trục triệt để, tuổi thọ cao và đáng tin cậy?

Với nhiều năm kinh nghiệm, Kỹ Thuật Năng Lượng tự hào mang đến các giải pháp bảo vệ hệ thống truyền động toàn diện, đặc biệt là tư vấn ứng dụng bộ bảo vệ Helwig Carbon tiên tiến nhất. Cần tư vấn vui lòng liên hệ hotline 0902477357. Đội ngũ chuyên gia của chúng tôi luôn sẵn sàng hỗ trợ khảo sát, đo lường tín hiệu trục động cơ bằng máy hiện sóng chuyên dụng và đưa ra phương án bảo vệ tiết kiệm, tối ưu nhất cho nhà máy của bạn.
