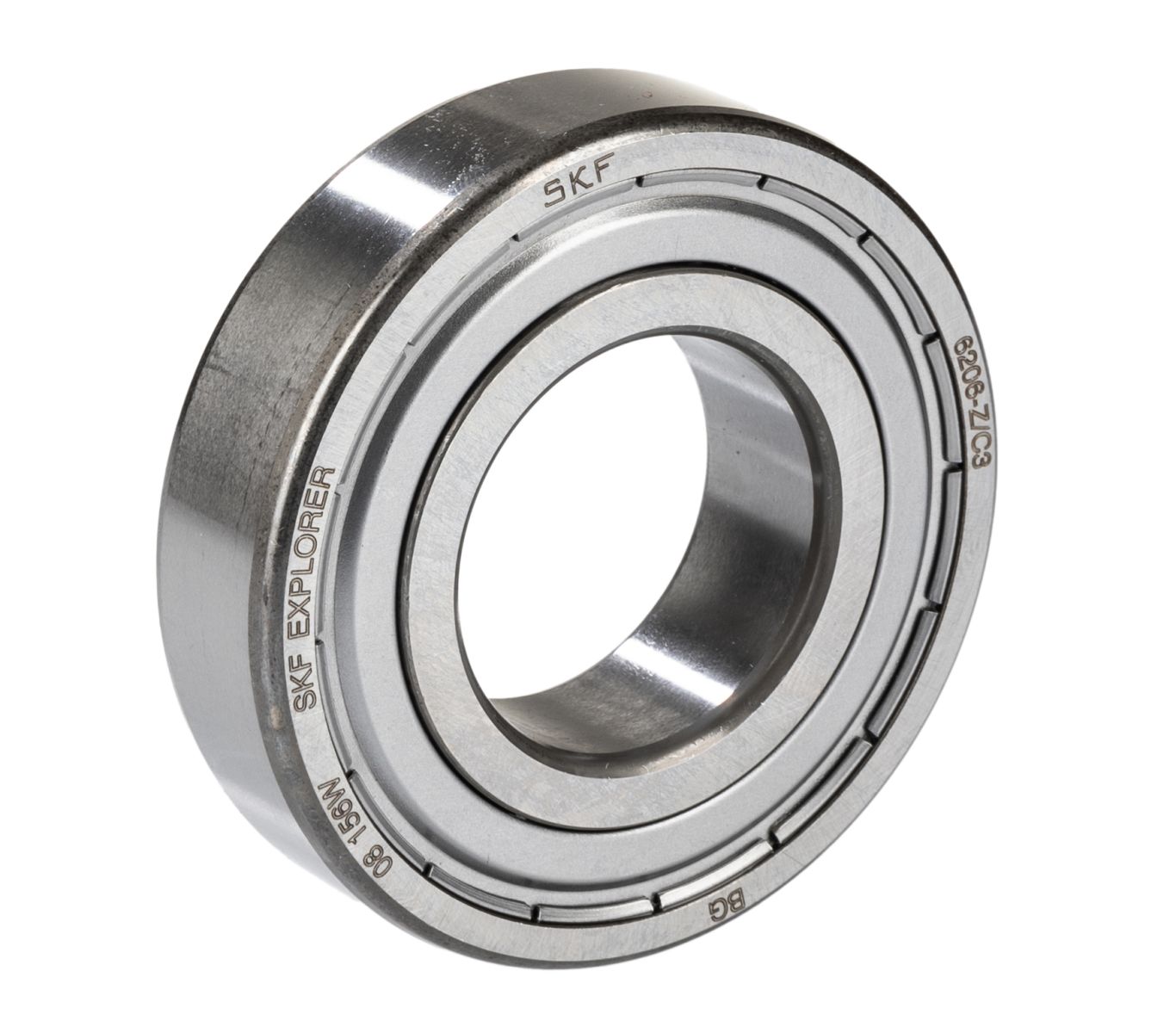

1. Cấu Trúc Cơ Bản Của Một Mã Vòng Bi SKF có gì đặc biệt?

Mã vòng bi SKF thường được cấu thành từ ký hiệu cơ bản và các hậu tố. Ký hiệu cơ bản cho biết loại vòng bi, kích thước đường kính trong và dãy series, trong khi các hậu tố mô tả những đặc tính phụ như vật liệu vòng cách, khe hở trong, hoặc nắp chắn, giúp định rõ công năng và môi trường ứng dụng của bạc đạn.

Một mã thông thường sẽ có phần chính và phần phụ. Phần chính nói lên loại ổ bi, đường kính trong, và dãy kích thước. Ví dụ, cái 6205 thì số 62 là loại bi cầu một dãy, còn 05 là đường kính trong 25mm. Tôi sẽ đi sâu hơn ở phần bảng tra kích thước vòng bi ở dưới.

Phần đuôi ký hiệu thể hiện rất nhiều thông tin. Nó cho biết bạc đạn này được làm bằng vật liệu gì, khe hở bên trong nó ra sao, có nắp chắn bụi hay không. Hiểu được mấy cái đuôi này thì quý khách mới chọn đúng loại bạc đạn mình cần và phù hợp với máy móc cần lắp đặt.

2. Giải Thích Ý Nghĩa Các Đuôi Ký Hiệu Trên Bạc Đạn SKF Có Quan Trọng Không?

Hiểu rõ ý nghĩa các đuôi ký hiệu trên bạc đạn SKF là cực kỳ quan trọng để đảm bảo lắp đặt đúng ứng dụng, tối ưu hóa hiệu suất và kéo dài tuổi thọ thiết bị. Mỗi ký hiệu phụ như '2Z', 'C3' hay 'TN' thể hiện đặc tính kỹ thuật riêng biệt về nắp chắn, khe hở hoặc vật liệu vòng cách, giúp tránh các lỗi nghiêm trọng trong vận hành.

Ký hiệu khe hở trong (Internal Clearance):

Khe hở trong là khoảng trống rất nhỏ giữa viên bi và vòng trong/ngoài của bạc đạn. Nó không phải là lỗi sản xuất đâu, mà là thiết kế có chủ đích để bạc đạn hoạt động tốt dưới các điều kiện tải trọng, nhiệt độ khác nhau.

• C2: Khe hở nhỏ hơn bình thường. Dùng cho những ứng dụng yêu cầu độ chính xác cao hoặc khi bạc đạn bị nén chặt.
• CN (hoặc không ghi): Khe hở bình thường. Đây là loại phổ biến nhất, dùng cho đa số ứng dụng.
• C3: Khe hở lớn hơn bình thường. Cực kỳ quan trọng ở Việt Nam! Khi motor hoạt động, nó sẽ nóng lên, các chi tiết kim loại nở ra. Nếu khe hở quá nhỏ, bi và vòng sẽ ép chặt vào nhau, gây kẹt, cháy bạc đạn. Dùng C3 giúp "dễ thở" hơn cho bạc đạn, nhất là với motor chạy liên tục, tốc độ cao.
• C4, C5: Khe hở lớn hơn nữa. Chỉ dùng cho các trường hợp đặc biệt, ví dụ như trục quay rất nhanh hoặc chịu nhiệt độ cực kỳ cao.

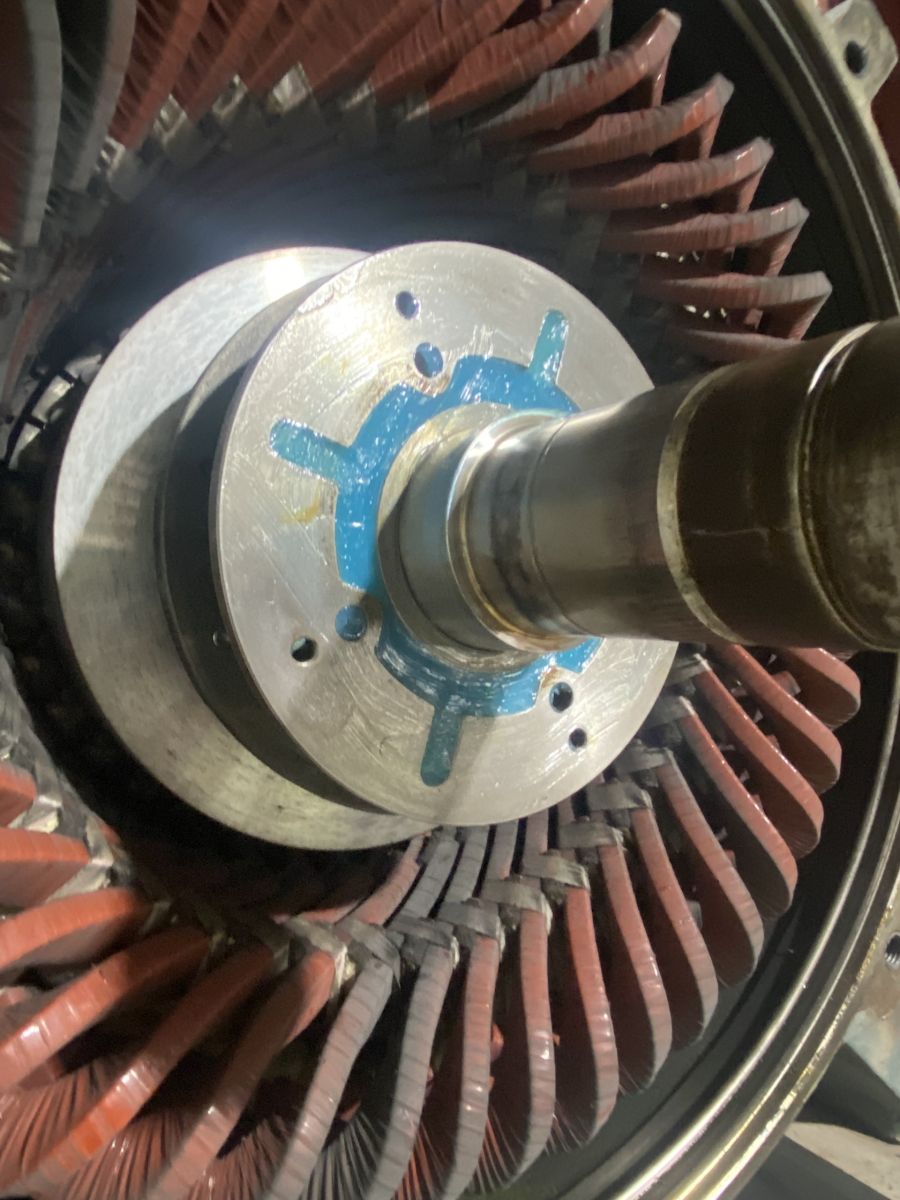

Đã từng có trường hợp motor điện 3 pha 75kW bị hỏng bạc đạn. Sau khi tiến hành khảo sát, kiểm tra thì thấy motor chạy nóng hừng hực, nhiệt độ đo được trên vỏ đến 70-80 độ C. Kiểm tra ra thì bạc đạn cũ là loại CN. Kỹ Thuật Năng Lượng tiến hành tháo bỏ bạc đạn cũ, thay bằng bạc đạn C3. Kết quả là motor chạy êm ru, nhiệt độ cũng giảm hẳn.

Ký hiệu vật liệu vòng cách (Cage):

Vòng cách là cái khung giữ các viên bi không bị va vào nhau. Vật liệu làm vòng cách cũng rất đa dạng.

• J: Vòng cách thép dập. Phổ biến nhất, chịu lực tốt.
• Y: Vòng cách đồng thau dập. Thường thấy ở các ứng dụng cần chống ăn mòn hoặc chịu va đập tốt hơn thép.
• TN, TNH: Vòng cách nhựa tổng hợp (Polyamide). Nhẹ, ít ma sát, thường dùng cho motor tốc độ cao, ít ồn. Nhưng anh em phải cẩn thận: vòng cách nhựa không chịu được nhiệt độ quá cao (thường là trên 120 độ C) và hóa chất mạnh đâu nhé.

Ký hiệu hiệu suất & đặc biệt:

Đây là nhóm ký hiệu nói lên các đặc tính của bạc đạn.

• 2Z (hoặc ZZ): Có hai nắp chắn kim loại ở hai bên. Nắp này giúp giữ mỡ bên trong và ngăn bụi bẩn từ bên ngoài. Thích hợp cho môi trường ít bụi.
• 2RS1 (hoặc 2RS): Có hai nắp chắn cao su tổng hợp (Synthetic Rubber) ở hai bên. Loại này kín hơn 2Z rất nhiều, chống bụi và nước tốt hơn. Rất lý tưởng cho môi trường bụi bẩn, ẩm ướt như nhà máy xi măng, khai thác mỏ, hoặc các khu vực xưởng sản xuất có hơi nước.
• N: Có rãnh định vị ở vành ngoài. Giúp cố định bạc đạn vào vỏ gối đỡ.
• K: Lỗ côn (tapered bore). Dùng cho trục côn, giúp lắp đặt dễ dàng và chắc chắn hơn, thường đi kèm với ống lót côn (adapter sleeve).
• P5, P6: Độ chính xác. P5 chính xác hơn P6, dùng cho các ứng dụng cần độ đồng tâm, độ chạy êm cao.

Để quý khách dễ hình dung, hãy xem bảng tổng hợp một số ký hiệu chính sau đây, đây chỉ là những mã hay gặp, SKF còn rất nhiều ký hiệu khác nữa. Khi cần chính xác, cứ tra bảng tra thông số bạc đạn skf chi tiết đầy đủ nhất hoặc liên hệ bên tôi.

3. Làm sao để tra Bảng Tra Thông Số Bạc Đạn SKF Chi Tiết Đầy Đủ Nhất cho dòng bi cầu 62xx, 63xx?

Để tra bảng tra thông số bạc đạn SKF chi tiết đầy đủ nhất cho dòng bi cầu 62xx, 63xx, quý khách cần xác định đường kính trong, đường kính ngoài và độ dày. Các bảng tra sẽ cung cấp kích thước tiêu chuẩn, khả năng chịu tải, và thông số khác, giúp bạn dễ dàng chọn đúng loại bạc đạn phù hợp nhất cho thiết bị, tránh mọi nhầm lẫn.

Dòng bi cầu 62xx và 63xx là hai loại phổ biến nhất trong công nghiệp, từ motor điện nhỏ đến các hộp số công nghiệp, quạt công nghiệp. Để tra cứu, quý khách cần nắm được ba thông số cơ bản:

• d (đường kính trong): Kích thước lỗ trong của bạc đạn, nơi trục sẽ đi qua.
• D (đường kính ngoài): Kích thước vòng ngoài của bạc đạn.
• B (chiều rộng/độ dày): Độ dày của bạc đạn.

Cách đọc đường kính trong (d) từ mã cơ bản:

• Với mã có 2 số cuối từ 04 trở lên (ví dụ: 6204, 6305): Lấy hai số cuối nhân với 5 sẽ ra đường kính trong (mm). Ví dụ, 6205 có d = 05 5 = 25mm.
• Với mã 00, 01, 02, 03:
  • 00: d = 10mm
  • 01: d = 12mm
  • 02: d = 15mm
  • 03: d = 17mm

Bảng tra kích thước vòng bi dưới đây đã tổng hợp cho hai dòng 62xx và 63xx. Đây là những thông số cơ bản để quý khách chọn lựa nhanh.Quý khách nên tham khảo tài liệu chính thức từ SKF hoặc các đại lý uy tín như Kỹ Thuật Năng Lượng để có bảng tra thông số bạc đạn skf chi tiết đầy đủ nhất, bao gồm cả khả năng chịu tải động, tĩnh (Cr, Co), tốc độ giới hạn (Grease, Oil) hay độ rung.

Nguồn: SKF General Catalogue 2023 - Tham khảo tài liệu tại đây: Enertechvn.com/tai-lieu-ky-thuat

4. Kỹ Thuật Năng Lượng - Nhà Phân Phối Vòng Bi SKF Tại Việt Nam

Kỹ Thuật Năng Lượng hiểu rằng việc tìm kiếm và hiểu từng chi tiết trong bảng tra thông số bạc đạn hay giải thích ý nghĩa các đuôi ký hiệu trên bạc đạn skf không phải lúc nào cũng dễ dàng, nhất là khi quý khách đang gấp rút xử lý sự cố. Đó là lý do tại sao chúng tôi ở Kỹ Thuật Năng Lượng (Enertechvn) luôn sẵn sàng hỗ trợ.

Chúng tôi có kinh nghiệm hơn 20 năm trong lĩnh vực động cơ điện và hộp giảm tốc, gặp đủ loại ca khó, từ motor cháy bạc đạn do chọn sai khe hở C3 đến việc tìm bạc đạn chuyên dụng cho môi trường ăn mòn. Quý khách chỉ cần cung cấp mã bạc đạn cũ, thông số motor (ví dụ: motor 3 pha 15kW, 1450 RPM) hoặc môi trường làm việc, chúng tôi sẽ giúp tra cứu, tư vấn loại bạc đạn SKF phù hợp nhất. Không chỉ dừng lại ở bạc đạn, chúng tôi còn chuyên sâu về motor điện, motor giảm tốc, và cung cấp dịch vụ sửa chữa motor, bảo dưỡng motor công nghiệp. Mục tiêu của chúng tôi là giúp quý khách chủ động hơn, giảm thiểu rủi ro và tiết kiệm chi phí cho doanh nghiệp.

• Đừng tiếc tiền cho bạc đạn SKF chính hãng: Hàng giả, hàng nhái tràn lan trên thị trường, chất lượng kém sẽ làm motor của quý khách xuống cấp nhanh hơn. Đầu tư vào bạc đạn SKF chính hãng là đầu tư vào tuổi thọ máy móc và sự ổn định sản xuất.
• Luôn ghi lại thông số bạc đạn mới: Khi thay bạc đạn, hãy ghi lại mã đầy đủ, bao gồm cả các đuôi ký hiệu. Dán nhãn hoặc ghi vào sổ nhật ký bảo trì để sau này dễ dàng tra cứu và đặt hàng lại.
• Kiểm tra nhiệt độ thường xuyên: Một motor chạy nóng bất thường thường là dấu hiệu đầu tiên của bạc đạn có vấn đề. Dùng súng đo nhiệt độ hồng ngoại là cách nhanh chóng và hiệu quả để phát hiện sớm.

Qua bài viết này, Kỹ Thuật Năng Lượng tin rằng quý khách đã có cái nhìn rõ ràng hơn về bảng tra thông số bạc đạn SKF chi tiết đầy đủ nhất và tầm quan trọng của cách đọc ký hiệu chuẩn xác. Việc nắm vững kiến thức này không chỉ giúp quý khách chọn đúng bạc đạn mà còn tối ưu hóa hiệu suất, kéo dài tuổi thọ thiết bị và tránh những tổn thất không đáng có. Đừng để việc mua nhầm hàng làm ảnh hưởng đến hoạt động sản xuất của bạn.
