Khi một cỗ máy công nghiệp ngừng hoạt động đột ngột, thường thì anh em kỹ thuật sẽ nghĩ ngay đến motor hay hộp số. Nhưng ít ai biết, nguyên nhân gốc rễ lại nằm ở một chi tiết nhỏ bé, thường bị bỏ qua: bạc đạn hay vòng bi. Tôi đã chứng kiến quá nhiều chủ doanh nghiệp mất hàng trăm triệu đồng vì mua nhầm bạc đạn, chỉ vì không hiểu đúng mã thông số hoặc bối cảnh ứng dụng thực tế.

Việc này không chỉ tốn tiền mà còn mất thời gian quý báu. Từ thợ máy, trưởng phòng bảo trì đến nhân viên thu mua, ai cũng phải đối mặt với rủi ro chọn sai bạc đạn trong môi trường sản xuất khắc nghiệt của Việt Nam, nơi khí hậu nóng ẩm và điện lưới hay sụt áp là chuyện thường ngày. Bài viết này sẽ đi sâu vào mổ xẻ từng ngóc ngách của bạc đạn, giúp bạn đọc đúng mã, chọn đúng loại, tránh xa những "cú lừa" mua nhầm hàng.

Bạc Đạn / Vòng Bi / Bearing Là Gì Trong Cơ Khí Chế Tạo Máy?

Bạc đạn, hay còn gọi là vòng bi, là một chi tiết cơ khí cực kỳ quan trọng, đóng vai trò như một bộ phận hỗ trợ các trục quay chuyển động mượt mà và giảm thiểu ma sát. Nó giúp cho các bộ phận quay không bị ăn mòn quá nhanh, chịu được tải trọng từ nhiều hướng và giữ trục máy ở đúng vị trí. Nhờ có bạc đạn, máy móc hoạt động ổn định hơn, tiết kiệm năng lượng hơn và có tuổi thọ cao hơn.

Tưởng tượng chiếc quạt nhà bạn, nếu không có bạc đạn, trục quạt sẽ cọ xát trực tiếp vào vỏ, gây ra tiếng ồn lớn, nóng ran và nhanh chóng hỏng hóc. Bạc đạn giống như "viên bi thần kỳ" giúp trục quạt quay nhẹ nhàng. Trong công nghiệp, vai trò này còn cấp thiết hơn. Đặc biệt, với điều kiện khí hậu nóng ẩm ở Việt Nam, bạc đạn tốt sẽ giúp máy móc ít bị quá nhiệt, giảm nguy cơ cháy nổ motor và tránh những thiệt hại không đáng có do dừng máy đột ngột.

Chi Tiết Cấu Tạo Vòng Bi Gồm Những Bộ Phận Nào?

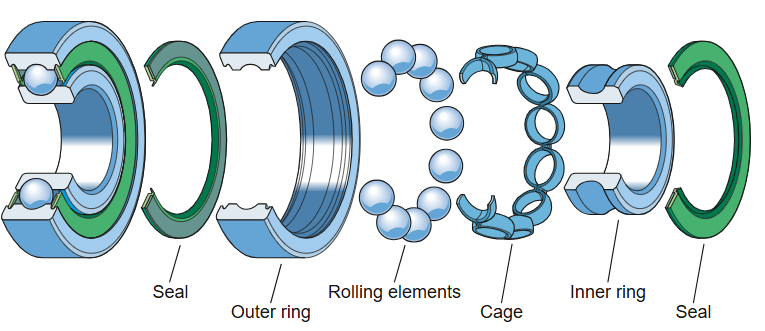

Một vòng bi tiêu chuẩn thường được cấu thành từ bốn bộ phận chính: vòng ngoài, vòng trong, con lăn (bi hoặc đũa) và vòng cách. Mỗi bộ phận đều có chức năng riêng, đảm bảo vòng bi hoạt động hiệu quả. Đôi khi còn có thêm phớt chắn bụi hoặc nắp che để bảo vệ các chi tiết bên trong.

Chúng ta hãy xem xét từng phần:

• Vòng ngoài (Outer Ring): Đây là lớp vỏ bọc bên ngoài, thường được lắp cố định vào vỏ máy hoặc gối đỡ. Nó là "bức tường" giữ cho các bộ phận còn lại không bị bung ra và chịu một phần tải trọng từ bên ngoài truyền vào.
• Vòng trong (Inner Ring): Nằm bên trong vòng ngoài, phần này được gắn chặt vào trục quay của máy. Vòng trong cũng là nơi chịu tải trọng chính từ trục và truyền chuyển động quay ra ngoài.
• Con lăn (Rolling Elements - Bi, Đũa, Côn): Đây là "linh hồn" của vòng bi. Các con lăn có thể là viên bi tròn, thanh đũa hoặc hình côn. Chúng nằm giữa vòng trong và vòng ngoài, có nhiệm vụ lăn để giảm ma sát khi trục quay. Loại con lăn sẽ quyết định khả năng chịu tải và tốc độ của vòng bi. Chẳng hạn, vòng bi cầu (bi tròn) thì chạy nhanh, ít ồn nhưng chịu tải va đập kém. Còn vòng bi đũa lại chịu tải trọng lớn nhưng tốc độ thấp hơn.
• Vòng cách (Cage/Retainer): Tưởng tượng đây là "khung xương" giữ cho các con lăn luôn ở đúng vị trí, duy trì khoảng cách đều nhau và không bị va chạm. Vòng cách cũng giúp phân phối đều dầu mỡ bôi trơn. Nếu không có vòng cách, các con lăn sẽ xô lệch, ma sát tăng cao và vòng bi nhanh chóng hỏng.
• Phớt chắn bụi / Nắp che (Seals/Shields): Đây là bộ phận bảo vệ quan trọng, đặc biệt trong môi trường công nghiệp Việt Nam nhiều bụi bẩn và độ ẩm cao. Phớt giúp giữ mỡ bôi trơn bên trong và ngăn bụi, nước, hóa chất xâm nhập, kéo dài tuổi thọ của bạc đạn. Tôi đã thấy nhiều bạc đạn chết yểu chỉ vì chọn phớt không phù hợp với môi trường sản xuất bụi bặm, ẩm ướt, nơi mà nhiệt độ cao thường xuyên làm mỡ chảy ra ngoài.

Để dễ hình dung hơn về sự khác biệt giữa các loại con lăn và ứng dụng của chúng, tôi đã tổng hợp trong bảng sau:

Tiêu Chuẩn Vòng Bi & Cách Đọc Thông Số Kích Thước Chuẩn Nhất

Sai một ly, đi một dặm. Với bạc đạn, câu này đúng đến từng con số. Việc đọc sai thông số là nguyên nhân hàng đầu dẫn đến việc mua nhầm hàng, gây lãng phí và trì trệ sản xuất. Các nhà sản xuất thường tuân theo tiêu chuẩn ISO hoặc các ký hiệu riêng, nhưng có một số quy tắc chung mà anh em cần nắm vững.

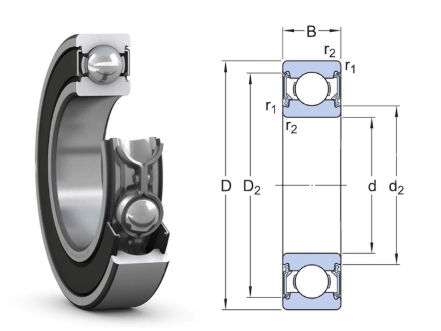

Hầu hết các vòng bi công nghiệp đều có một mã số được khắc trên vòng ngoài hoặc vòng trong. Ví dụ, chúng ta thường thấy các mã như 6205 2RS C3. Mỗi phần của mã này đều mang ý nghĩa quan trọng:

• 6: Chữ số đầu tiên thường chỉ loại vòng bi. Ví dụ, số '6' là ký hiệu của vòng bi cầu rãnh sâu. Nếu là '2' có thể là vòng bi cầu tự lựa, 'NU' là vòng bi đũa trụ...
• 2: Chữ số thứ hai chỉ series về kích thước và khả năng chịu tải. Số càng lớn thì đường kính ngoài hoặc bề dày càng lớn so với đường kính trong, tức là khả năng chịu tải càng cao.
• 05: Hai chữ số cuối cùng này rất quan trọng. Chúng cho biết đường kính trong (ID) của vòng bi.
  • Đối với đường kính từ 20mm trở lên: Bạn nhân hai số cuối này với 5 để ra đường kính trong. Ví dụ, 05 = 5 x 5 = 25mm. Mã 06 = 6 x 5 = 30mm.
  • Đối với các mã đặc biệt dưới 20mm: 00 = 10mm, 01 = 12mm, 02 = 15mm, 03 = 17mm.
  • Các đường kính lớn hơn thường ghi trực tiếp (ví dụ 60/32 là ID 32mm).
  Đây là "quy tắc vàng" tôi luôn nhắc nhở anh em thợ máy để tránh nhầm lẫn khi mua bạc đạn thay thế.
• 2RS (hoặc ZZ, 2Z, RS1, RZ): Ký hiệu này cho biết loại phớt chắn bụi hoặc nắp che.
  • 2RS: Có hai phớt cao su hai bên (Rubber Seal). Loại này rất phổ biến ở Việt Nam vì khả năng chống bụi và nước tốt.
  • ZZ (hoặc 2Z): Có hai nắp che bằng kim loại hai bên (Metal Shield). Chống bụi tốt nhưng không kín nước hoàn toàn như phớt cao su.
  • Nếu không có ký hiệu này, nghĩa là vòng bi hở.
  Việc chọn đúng loại phớt cực kỳ quan trọng. Trong môi trường nhà máy xi măng hay nhà máy chế biến nông sản ở Việt Nam, bụi bẩn li ti có thể lọt vào vòng bi hở chỉ trong vài tuần, phá hủy mỡ bôi trơn và gây hỏng hóc nghiêm trọng.
• C3 (hoặc C2, C4, C5): Đây là ký hiệu về khe hở bên trong (Internal Clearance) của vòng bi.
  • C3: Là khe hở tiêu chuẩn, phù hợp với hầu hết các ứng dụng thông thường.
  • C4, C5: Khe hở lớn hơn, dùng cho motor hoạt động ở nhiệt độ cao, tốc độ quay lớn hoặc chịu tải trọng nặng. Ở Việt Nam, khi motor phải chạy trong điều kiện nhà xưởng nóng bức, hoặc thường xuyên bị quá tải do sụt áp, việc chọn bạc đạn có khe hở C3 hoặc C4 là rất quan trọng để đảm bảo vòng bi có đủ không gian giãn nở khi nóng lên, tránh bị bó kẹt.
  • C2: Khe hở nhỏ hơn C3, dùng cho các ứng dụng yêu cầu độ chính xác cao nhưng không chịu nhiệt.
• P0, P6, P5...: Ký hiệu về cấp chính xác của vòng bi. P0 là cấp tiêu chuẩn, P6, P5... là các cấp chính xác cao hơn, dùng cho các ứng dụng đòi hỏi sự hoạt động cực kỳ mượt mà và chính xác (ví dụ: trục chính máy CNC).

Lời khuyên từ chuyên gia:

• Luôn ưu tiên đo trực tiếp kích thước đường kính trong, đường kính ngoài và độ dày của bạc đạn cũ bằng thước kẹp điện tử. Mã số có thể bị mờ hoặc có nhiều biến thể.
• Đừng ngại tham khảo tài liệu kỹ thuật của nhà sản xuất máy hoặc liên hệ nhà cung cấp uy tín. Một số nhà sản xuất có ký hiệu riêng hơi khác biệt.
• Kiểm tra môi trường hoạt động thực tế (nhiệt độ, bụi bẩn, độ ẩm) để chọn đúng loại phớt và khe hở, không chỉ dựa vào mã cũ.

Ứng Dụng Của Vòng Bi Trong Công Nghiệp & Đời Sống

Vòng bi là xương sống của mọi chuyển động quay. Từ những thiết bị gia dụng quen thuộc đến các cỗ máy công nghiệp khổng lồ, chúng đều cần đến bạc đạn để vận hành trơn tru. Bạn có thể tìm thấy chúng ở mọi nơi: từ chiếc quạt điện, máy giặt trong nhà cho đến các loại motor điện, máy bơm, quạt công nghiệp, băng tải trong nhà máy.

Với vai trò là chuyên gia trong lĩnh vực motor điện và motor giảm tốc, tôi đặc biệt nhấn mạnh tầm quan trọng của bạc đạn trong các thiết bị này. Một motor 15kW, 4 cực, hoạt động liên tục trong ca kíp, độ bền và hiệu suất của nó phụ thuộc rất lớn vào chất lượng và việc lựa chọn bạc đạn phù hợp. Đặc biệt, khi motor thường xuyên phải chịu tải trọng tăng cao đột ngột do điện lưới hay sụt áp ở Việt Nam, bạc đạn cần phải có khả năng chịu tải và tản nhiệt tốt. Một bạc đạn kém chất lượng hoặc lắp đặt sai cách có thể khiến motor nóng quá mức, phát ra tiếng ồn bất thường, rung lắc mạnh và cuối cùng là cháy cuộn dây.

Trong các hệ thống băng tải, máy khuấy hay hộp số giảm tốc, vòng bi không chỉ chịu tải trọng hướng tâm mà còn phải chịu tải trọng dọc trục và tải trọng hỗn hợp rất lớn. Chọn sai loại vòng bi có thể dẫn đến mài mòn nhanh chóng, rò rỉ dầu mỡ và hỏng hóc toàn bộ hệ thống truyền động. Tôi đã từng chứng kiến một dây chuyền sản xuất phải dừng hoàn toàn vì một bạc đạn của hộp số giảm tốc bị vỡ, gây thiệt hại doanh thu hàng tỷ đồng. Chỉ vì ban đầu, bộ phận thu mua đã chọn loại bạc đạn giá rẻ, không rõ nguồn gốc và không phù hợp với yêu cầu tải trọng thực tế.

Hiểu rõ ứng dụng thực tế giúp chúng ta đưa ra quyết định đúng đắn. Một chiếc bạc đạn cho motor bơm nước sạch sẽ khác hoàn toàn với bạc đạn cho motor máy nghiền đá, về cả vật liệu, loại phớt lẫn khe hở. Điều này là cốt lõi để đảm bảo sự hoạt động liên tục và ổn định của hệ thống máy móc, tránh những phát sinh chi phí không mong muốn.

Chuyên Gia Kỹ Thuật Năng Lượng: Hỗ Trợ Tư Vấn & Tra Cứu Mã Vòng Bi Miễn Phí

Việc tra cứu đúng mã, chọn đúng loại bạc đạn không phải lúc nào cũng dễ dàng, đặc biệt với những máy móc cũ không còn tài liệu rõ ràng hoặc mã số đã bị mờ. Tôi và đội ngũ kỹ sư tại Enertechvn hiểu sâu sắc những khó khăn này, bởi chúng tôi đã đồng hành cùng hàng trăm doanh nghiệp vừa và nhỏ, giải quyết hàng nghìn vấn đề liên quan đến motor điện, motor giảm tốc và bạc đạn trong suốt 10 năm qua.

Đừng để việc mua nhầm hàng làm chậm trễ sản xuất hay gây thiệt hại tài chính không đáng có. Nếu bạn đang băn khoăn về bất kỳ mã thông số vòng bi nào, hay không chắc chắn về lựa chọn loại bạc đạn phù hợp với ứng dụng của mình trong điều kiện sản xuất tại Việt Nam, hãy liên hệ với chúng tôi.

Chúng tôi sẵn lòng hỗ trợ tư vấn và tra cứu mã vòng bi hoàn toàn miễn phí, dựa trên kinh nghiệm thực chiến và kiến thức chuyên sâu. Mục tiêu của chúng tôi là giúp bạn tránh được những "nỗi đau" về chi phí, thời gian và đảm bảo máy móc của bạn luôn vận hành ổn định, hiệu quả nhất.
