Các loại máy móc công nghiệp thường có vỏ bên ngoài bằng gang hoặc thép để giảm tác động mài mòn, dung môi hóa chất gây hư hỏng động cơ,... Vì vậy, việc tìm kiếm các hư hỏng của động cơ để sửa chữa thường khó thực hiện vì việc tháo rời diễn ra rất tốn thời gian, phức tạp và làm chậm tiến độ sản xuất. Đó là lý do việc phân tích rung động ra đời để việc tìm kiếm nguyên nhân diễn ra nhanh chóng để sửa chữa kịp thời.

Phân tích rung động là gì?

Phân tích rung động động cơ điện là kỹ thuật sử dụng các thiết bị đo lường để ghi lại và phân tích các rung động của động cơ trong quá trình hoạt động. Mỗi thành phần rung động tạo nên một dấu hiệu đặc trưng trên biểu đồ phổ, khi có các dấu hiệu hư hỏng, dấu hiệu này sẽ tiến triển vượt trội hơn các dấu hiệu khác. Kỹ thuật viên sẽ dựa vào các dấu hiệu này để xác định nguyên nhân và mức độ hư hỏng. Biên độ của sự rung động biểu thị tình trạng vận hành hay chất lượng của máy. Sự gia tăng biên độ rung động là kết quả trực tiếp của việc hư hỏng các thiết bị xoay như trục hoặc hộp số. Dựa trên vận tốc của máy, cường độ xoay có thể được tính toán và so sánh với thiết bị đo để xác định tình trạng hư hỏng.

Thực hiện phân tích rung động của máy móc sẽ cải thiện độ tin cậy, hiệu quả làm việc của máy móc cao hơn, giảm thiểu hư hỏng về sự cố điện hay cơ khí.

Những lợi ích của việc phân tích rung động

• Tăng độ tin cậy cho thiết bị: các nguyên nhân hư hỏng cơ khí ở thiết bị quay được kiểm soát, thiết bị chạy ổn định hơn, từ đó đem lại độ tin cậy an toàn cho nhà máy.
• Ngăn ngừa được 40% hư hỏng do cơ khí ở động cơ.
• Tối ưu hóa được thiết bị tồn kho.
• Chủ động trong việc lên kế hoạch bảo trì cho thiết bị.

Quá trình phân tích rung động

• Đo rung tổng thể thiết bị quay
• Xác định nguyên nhân hư hỏng
• Xác định mức độ hư hỏng
• Kiểm tra chất lượng máy mới
• Kiểm tra chất lượng bảo trì

Các hư hỏng mà phân tích rung động có thể phát hiện được

• Lệch tâm trục
• Mất cân bằng động
• Hư hỏng vòng bi
• Rò rỉ dầu nhớt
• Lỏng ốc vít, cơ khí
• Thanh roto bị gãy hoặc uốn cong, mất cân bằng cọ xát của roto
• Khớp nối sai lệch
• Chân mềm
• Cộng hưởng
• Cơ học lỏng lẻo

Ai nên sử dụng dịch vụ này

• Các nhà máy, xí nghiệp sản xuất
• Xưởng cơ khí
• Công ty mua bán, lắp đặt máy
• Công ty chuyên bảo trì công nghiệp

Phân tích rung động chẩn đoán cho những hư hỏng nào

• Động cơ điện (đồng bộ, không đồng bộ, DC)
• Các loại bơm
• Hệ thống quạt công nghiệp
• Máy nén khí (ly tâm, trục vít)
• Hộp số giảm tốc

Phân tích rung động của động cơ điện 1,6MW

Các bài kiểm tra bổ sung

• Tìm các dải biên cực xung quanh 1x, 2x, 3x và 4x. Một phổ có độ phân giải cao sẽ được yêu cầu. Xem bằng trục log y, quang phổ trực tiếp sẽ thể hiện nhịp đập.

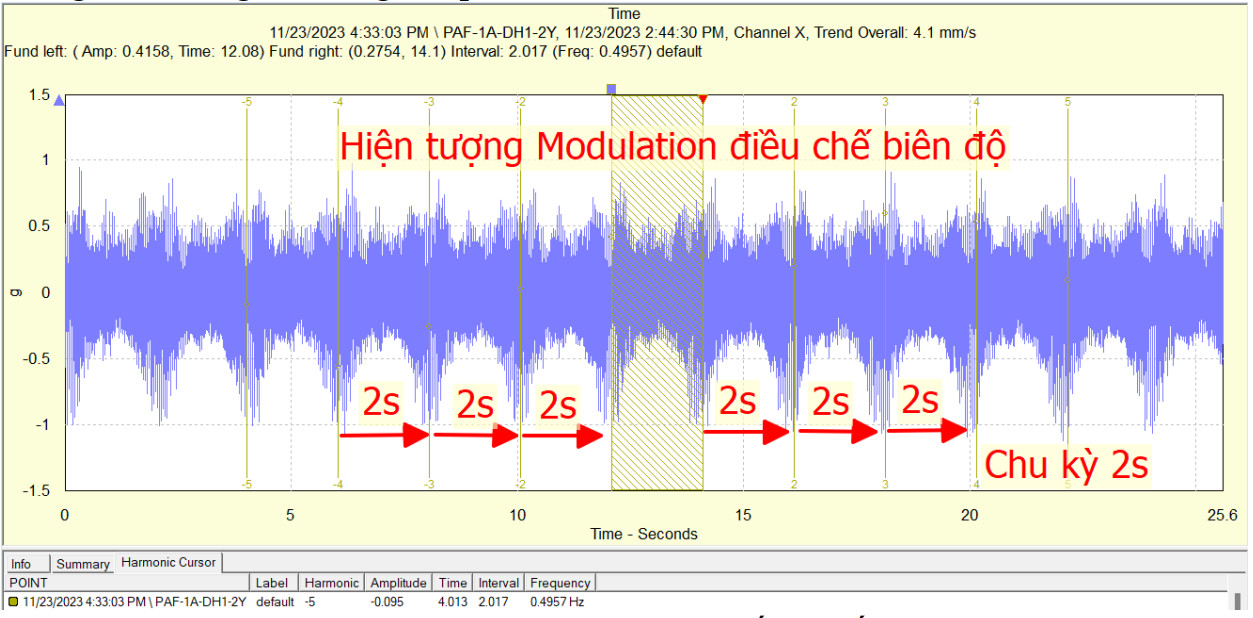

• Dạng sóng: dạng này có cơ sở thời gian ít nhất là 10s sẽ hiển thị nhịp đập, nghe rung động để đập.

=> Phân tích dòng điện động cơ: sử dụng kẹp dòng điện, lấy phổ có độ phân giải cao xung quanh tần số dòng (50Hz hoặc 60Hz), được hiển thị ở định dạng nhật ký, tìm kiếm sự khác biệt giữa độ cao của tần số đường truyền cao nhất và dải biên cực đầu tiên.

Giải trình

• Triệu chứng: giải biên vượt qua cực khoảng 1x và sóng hài

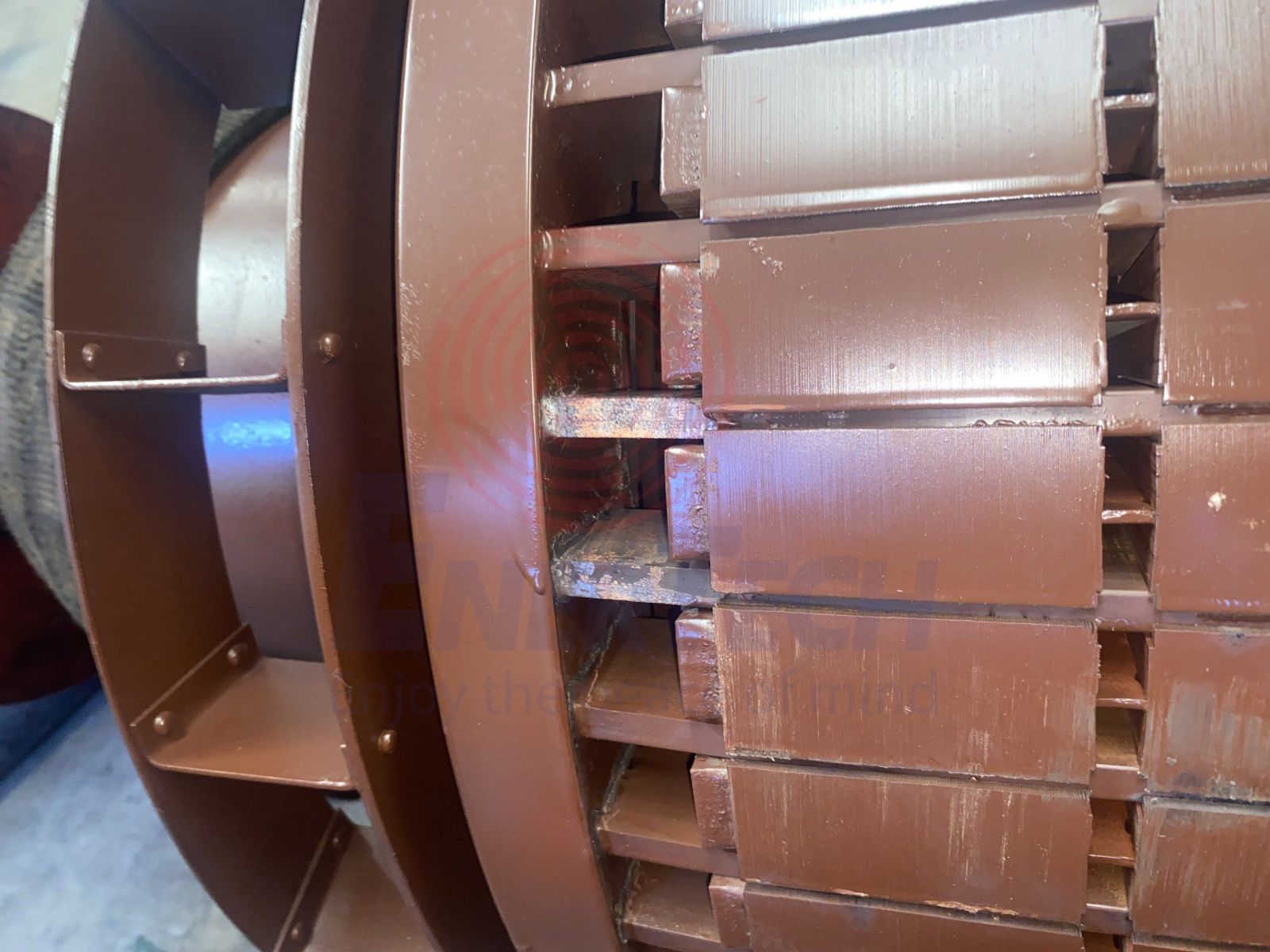

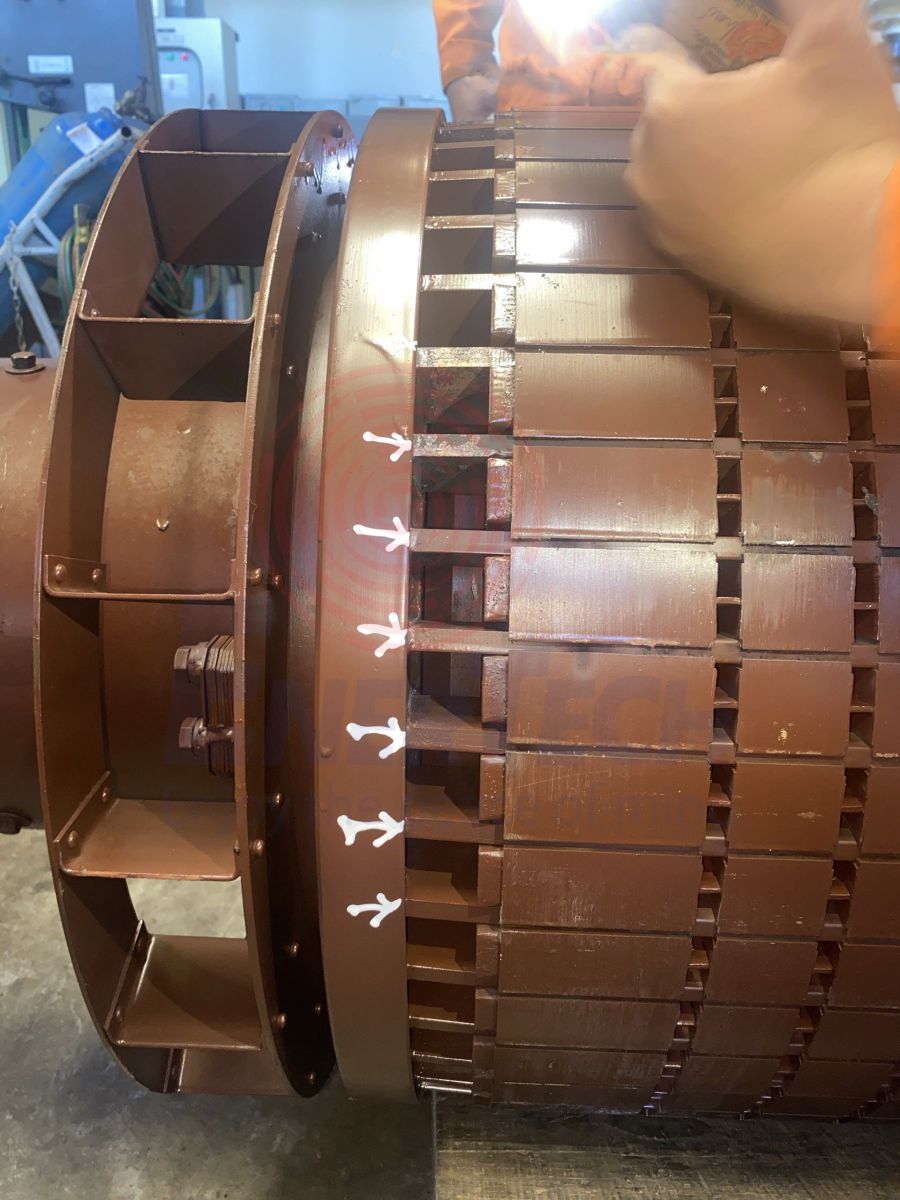

=> Các thanh roto bị nứt hoặc gãy, các vòng đầu bị chập hoặc các lớp roto, các khớp thanh roto bị lỏng có thể khiến quang phổ phát triển một loạt các sóng hài của tốc độ quay (thường là 1x - 4x) với các dải biên của tần số truyền cực. Là tần số rất thấp nên cần phải sử dụng phổ có độ phân giải cao.

=> Với các dải biên tần số thấp, bạn sẽ cần phổ có độ phân giải cao và sẽ có nhịp đập có thể nghe được và nhìn thấy được ở dạng sóng hoặc trong phổ trực tiếp.
