Trong kỷ nguyên công nghiệp 4.0, việc tối ưu hóa chi phí vận hành và nâng cao chỉ số hiệu suất thiết bị tổng thể là mục tiêu hàng đầu của mọi kỹ sư bảo trì và quản lý nhà máy. Để đạt được điều đó, biến tần (VFD - Variable Frequency Drive) đã trở thành một thiết bị không thể thiếu nhờ khả năng điều khiển tốc độ linh hoạt, chính xác và tiết kiệm điện năng vượt trội.

Tuy nhiên, VFD lại là "con dao hai lưỡi". Đi kèm với những lợi ích kinh tế lớn là một nguy cơ kỹ thuật âm thầm nhưng tàn phá khốc liệt: hiện tượng phóng điện trục gây hư hỏng vòng bi.

Dù một động cơ điện bị lỗi đã được đưa về xưởng sửa chữa hay vẫn đang nằm tại hiện trường chờ xử lý, có những thông tin cốt lõi BẮT BUỘC phải được xem xét kỹ lưỡng để đảm bảo thiết bị sẽ vận hành ổn định lâu dài sau khi bàn giao. Dưới đây là 5 câu hỏi và lưu ý kỹ thuật mang tính sống còn mà doanh nghiệp cần kiểm tra trước khi tiến hành quy trình sửa chữa động cơ.

1. ĐỘNG CƠ CÓ VẬN HÀNH BẰNG BIẾN TẦN (VFD) KHÔNG?

Đây là câu hỏi đầu tiên và quan trọng nhất mà đội ngũ bảo trì cần làm rõ. VFD điều khiển tốc độ bằng cách biến đổi điện áp và tần số thông qua kỹ thuật điều chế độ rộng xung. Quá trình đóng cắt cực nhanh của các transistor lưỡng cực cổng cách điện trong biến tần tạo ra một xung điện áp không cân bằng, gọi là điện áp chế độ chung.

Điện áp này liên kết điện dung vào trục động cơ, tạo ra hiện tượng cảm ứng điện áp trục. Khi điện áp tích tụ vượt quá độ bền điện môi của màng dầu bôi trơn trong vòng bi, một dòng điện cường độ cao sẽ phóng thẳng qua vòng bi xuống vỏ máy để tìm đường về đất.

Sơ đồ dịch chuyển dòng điện lỗi: Biến tần VFD -> Điện áp chế độ chung -> Tích tụ điện áp trục -> Vượt ngưỡng điện môi màng dầu -> Phóng điện nạo mòn cơ khí -> Hư hỏng vòng bi.

Hệ quả của hiện tượng phóng điện liên tục này là:

• Vết rỗ lõm: Các tia lửa điện làm nóng chảy cục bộ bề mặt rãnh chạy và hạt bi, tạo nên hàng triệu lỗ li ti.

• Rãnh nạo mòn: Theo thời gian, các vết rỗ liên kết lại thành các đường rãnh cơ học song song đặc trưng, gây ra tiếng gằn, tiếng hú rít bạt mạn và rung lắc dữ dội.

• Hỏng hóc thảm họa: Vòng bi bị bó kẹt, gây sát cốt (ma sát giữa rotor và stator), cháy cuộn dây, dẫn đến việc phải dừng máy đột ngột.

=> Nếu không có giải pháp bảo vệ vòng bi thích hợp, mọi khoản tiết kiệm được từ việc dùng biến tần sẽ nhanh chóng bị xóa sạch bởi chi phí dừng máy khẩn cấp (downtime) và chi phí đại tu hoặc thay mới động cơ.

2. ĐỘNG CƠ ĐÃ HOẠT ĐỘNG BAO LÂU & CÓ LỊCH SỬ SỰ CỐ KHÔNG?

Thời gian vận hành và lịch sử bảo trì của động cơ cung cấp những dữ liệu nền tảng để chỉ định phương án sửa chữa:

• Đối với động cơ mới lắp biến tần: Thiết bị bảo vệ vòng bi cần được tích hợp ngay từ khâu lắp đặt ban đầu như một biện pháp bảo trì phòng ngừa.

• Đối với động cơ cũ đã qua vận hành: Bạn cần hiểu rằng việc lắp thêm vòng bảo vệ trục chỉ có tác dụng ngăn ngừa các tổn hại trong tương lai, chứ không thể phục hồi hay sửa chữa những tổn hại vật lý đã xảy ra bên trong vòng bi.

Thống kê trong ngành công nghiệp cho thấy, sự cố liên quan đến vòng bi chiếm khoảng 50% tổng số các ca lỗi động cơ điện. Khi động cơ được điều khiển bởi VFD, dòng điện trục chính là nguyên nhân gốc rễ phổ biến nhất.

Nếu nhà máy của bạn đang gặp tình trạng vòng bi phải thay thế liên tục sau vài tháng vận hành, việc thực hiện một bản Phân tích hư hỏng vòng bi là bắt buộc. Phân tích này sẽ bóc tách cấu trúc nguyên nhân do điện, do cơ khí (mất đồng tâm trục, lệch pha tải), hay do bôi trơn (khô mỡ, mỡ biến tính do nhiệt) để xử lý triệt để tận gốc. Nếu động cơ đang trong công đoạn sửa chữa lớn, đây là cơ hội vàng để gia công lắp đặt vòng tiếp địa trục.

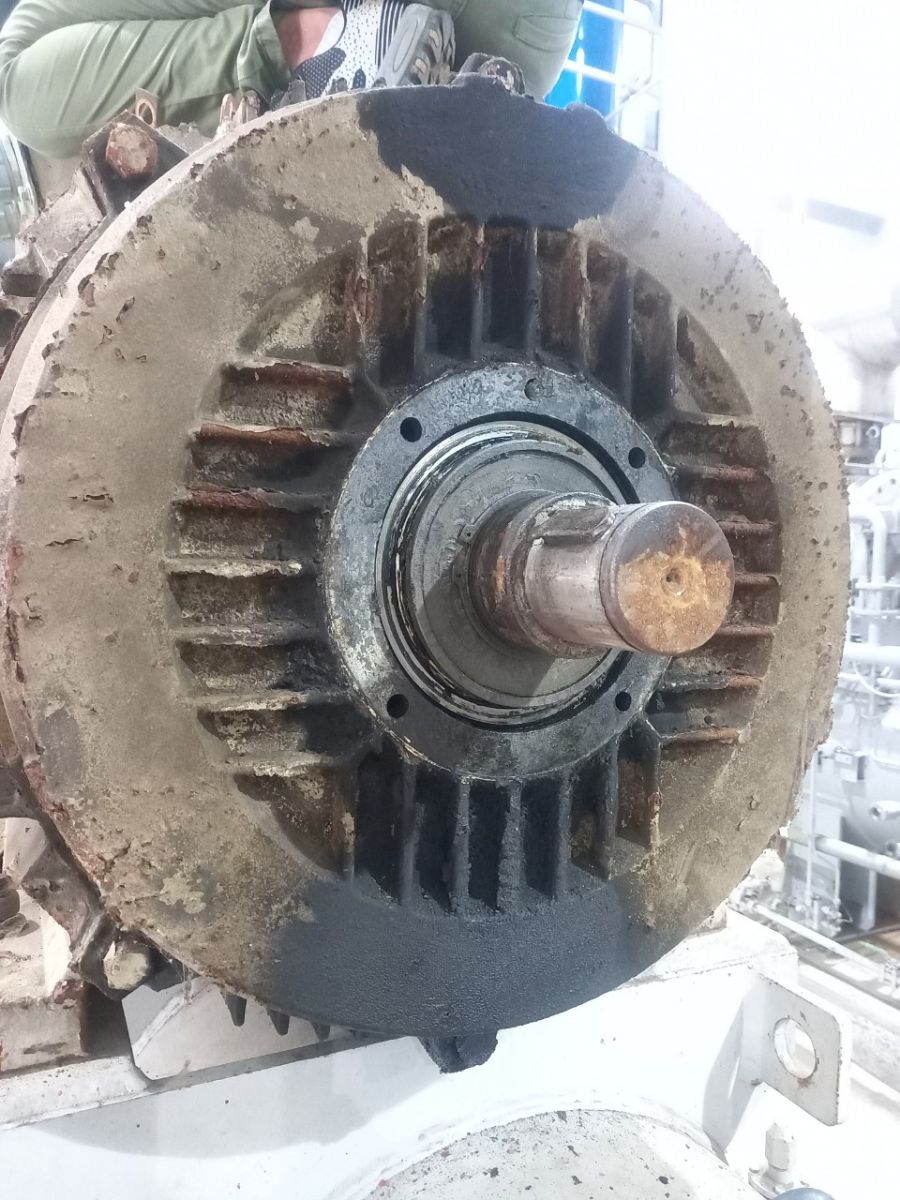

Vòng bi động cơ điện bị hư hỏng trong quá trình vận hành

3. LỊCH SỬ SỬA CHỮA VÀ QUY TRÌNH KIỂM TRA VÒNG BI TIÊU CHUẨN

Khi tháo rã một động cơ chạy biến tần về xưởng, quy trình kiểm tra bắt buộc phải tuân thủ nghiêm ngặt. Các kỹ thuật viên cần bóc tách gối đỡ, vệ sinh sạch lớp mỡ cũ và kiểm tra các dấu hiệu đặc trưng của dòng điện mục nát: rỗ lõm, nhám bề mặt, và tạo rãnh.

Dựa trên công suất thiết bị, các giải pháp công nghệ kỹ thuật cao sẽ được chỉ định áp dụng trong quá trình sửa chữa:

- Lắp đặt vòng tiếp địa trục chuyên dụng: Đây là giải pháp kinh tế và triệt để nhất cho phần lớn các dòng động cơ công nghiệp. Thiết bị sẽ tạo ra một đường dẫn điện có điện trở cực thấp, dẫn dòng điện từ trục truyền an toàn thẳng xuống vỏ máy và về hệ thống tiếp địa, bảo vệ tối đa cho vòng bi.

Giải pháp kết hợp đối với động cơ công suất lớn (Trên 100 HP / 75kW): Đối với các động cơ công suất lớn, ngoài điện áp ký sinh dạng điện dung, động cơ còn chịu thêm tác động của dòng điện trục tuần hoàn do sự bất đối xứng từ trường trong lõi thép gây ra. Phương án xử lý tối ưu bao gồm:

• Cách điện gối đỡ hoặc sử dụng ống lót cách điện.

• Sơn phủ vật liệu cách điện màng mỏng lên khoang chứa vòng bi.

• Thay thế bằng vòng bi gốm kết hợp hoặc vòng bi phủ gốm ở đầu không tải (NDE) nhằm ngắt mạch dòng tuần hoàn, kết hợp lắp vòng tiếp địa ở đầu tải (DE).

4. KIỂM SOÁT ĐIỆN ÁP TRỤC BẰNG CÔNG CỤ ĐO KIỂM CHUYÊN DỤNG

Làm sao bạn biết chắc chắn động cơ của mình có đang bị thảm họa phóng điện âm thầm phá hủy hay không? Câu trả lời nằm ở công tác đo kiểm trực quan.

Việc đo điện áp trục bằng các thiết bị đo chuyên dụng trên các động cơ chạy biến tần cung cấp dữ liệu định lượng giá trị để xác định chính xác mức độ rủi ro.

Việc khảo sát, lập hồ sơ và lưu trữ các dạng sóng này giúp phòng bảo trì đưa ra giải pháp giảm thiểu rủi ro phù hợp.

• Thời điểm vàng để đo kiểm: Ngay trong lần khởi chạy đầu tiên của động cơ mới lắp đặt hoặc động cơ vừa xuất xưởng sửa chữa.

• Tích hợp hệ thống: Phép đo điện áp trục cần được đưa vào chương trình bảo trì dự đoán định kỳ, kết hợp đồng bộ với phân tích biên độ độ rung và đo nhiệt màng hồng ngoại.

5. GIỚI THIỆU GIẢI PHÁP BẢO VỆ VÒNG BI TOÀN DIỆN TỪ CÁC THƯƠNG HIỆU HÀNG ĐẦU

Để giải quyết triệt để bài toán dòng điện trục bảo vệ máy móc cho các nhà máy tại Việt Nam, Công ty TNHH Kỹ thuật Năng lượng (Enertechvn) tự hào là đơn vị tiên phong cung cấp giải pháp kỹ thuật và phân phối các thiết bị bảo vệ vòng bi chính hãng chất lượng cao chính là:

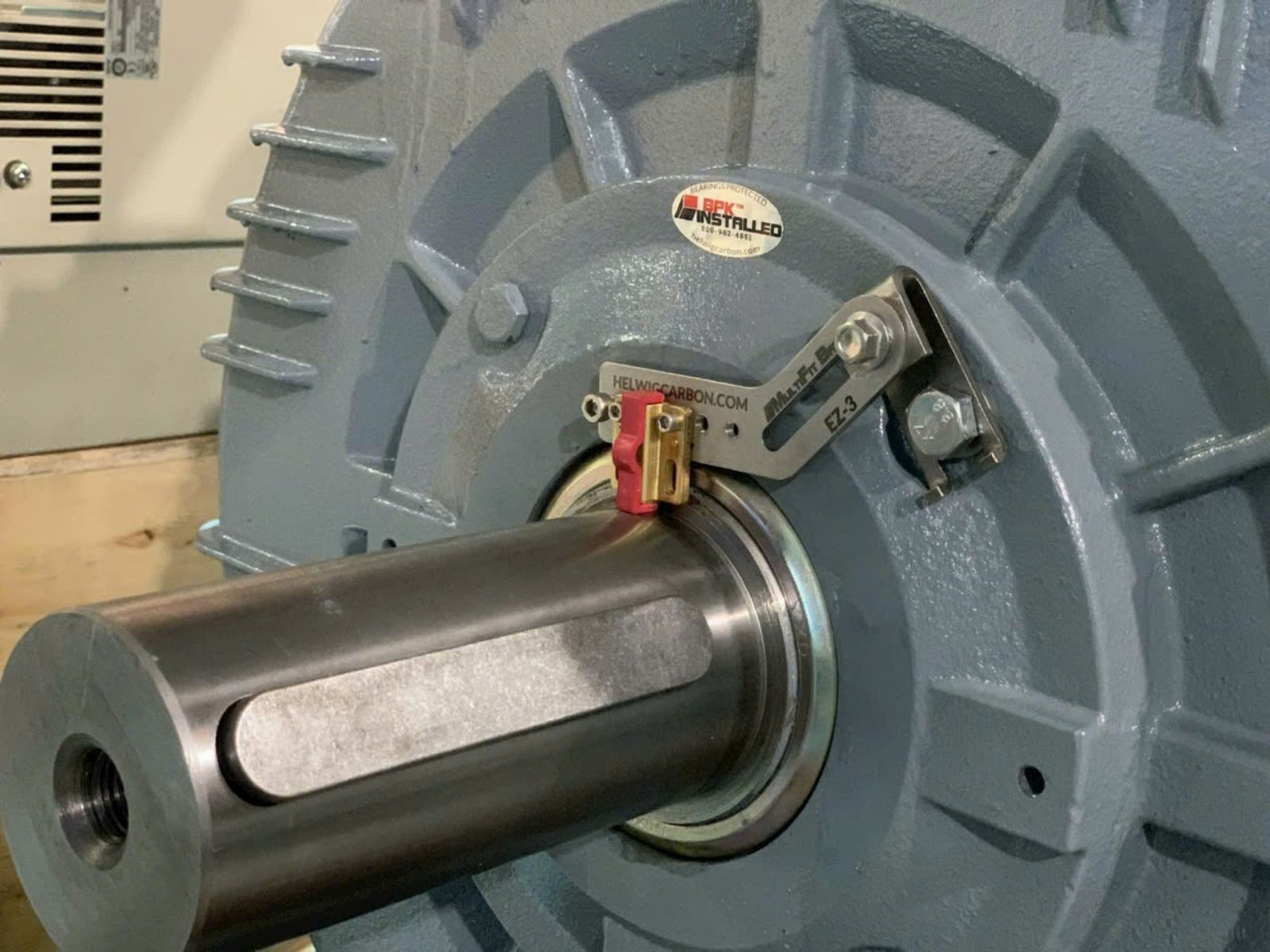

* Bộ bảo vệ vòng bi Helwig Carbon (USA) - Phân phối chính hãng bởi Kỹ thuật Năng lượng

Với công nghệ chổi than cơ khí độc quyền từ vật liệu carbon cao cấp, thiết bị của Helwig Carbon mang lại những ưu điểm vượt trội:

• Khả năng dẫn dòng tối ưu: Điện trở tiếp xúc cực thấp, triệt tiêu hoàn toàn các gai điện áp trục có trị số lớn.

• Độ bền cơ học vượt trội: Khả năng chịu nhiệt, chịu mài mòn cực tốt, kéo dài tuổi thọ vận hành vượt xa các dòng chổi than thông thường.

• Thiết kế linh hoạt: Dễ dàng gá đặt, lắp ngoài hoặc lòng trong cho cả động cơ AC, DC, động cơ nam châm vĩnh cửu (PMAC) hay các hệ thống máy phát điện công suất lớn.

Đừng để những sự cố dừng máy không đáng có do hiện tượng phóng điện trục làm ảnh hưởng đến tiến độ sản xuất và lợi nhuận của doanh nghiệp bạn. Việc thấu hiểu và áp dụng các tiêu chuẩn đo kiểm điện áp trục, kết hợp đầu tư các giải pháp bảo vệ vòng bi tiên tiến ngay từ hôm nay là bước đi chiến lược của một nhà quản lý thông minh.

Xem thêm: https://enertechvn.com/detail/toi-da-hoa-kha-nang-bao-ve-vong-bi-voi-bo-bao-ve-heliwg-carbon-347.html

Quý khách hàng, đối tác đang gặp các vấn đề về tiếng ồn động cơ, hỏng vòng bi liên tục, hoặc cần giải pháp bảo trì phòng ngừa xung dòng điện trục cho hệ thống biến tần VFD?

Hãy liên hệ ngay với Công ty TNHH Kỹ thuật Năng lượng (Enertechvn):

• Đội ngũ kỹ sư chuyên môn cao của chúng tôi sẵn sàng hỗ trợ khảo sát hiện trường, đo kiểm và phân tích dạng sóng điện áp trục bằng thiết bị chuyên dụng hoàn toàn miễn phí cho nhà máy của bạn.

• Tư vấn và cung cấp giải pháp thiết kế, lắp đặt trọn gói Bộ bảo vệ trục Helwig Carbon chính hãng với chính sách bảo hành, hỗ trợ kỹ thuật tốt nhất thị trường.
