Trong quá trình vận hành, motor điện thường xuyên chịu tác động từ tải, điện áp và môi trường. Nếu không có biện pháp bảo vệ và giám sát nhiệt độ, motor dễ bị hư hỏng nghiêm trọng, giảm tuổi thọ và gây gián đoạn sản xuất. Dưới đây là những giải pháp kỹ thuật phổ biến trong bảo vệ quá nhiệt và đo nhiệt độ motor.

1. Các loại bảo vệ motor và ứng dụng

Trong các motor không đồng bộ ba pha cỡ nhỏ và trung bình, thiết bị bảo vệ quá nhiệt và đo nhiệt độ thường được chia thành hai nhóm chính:

• Loại cảm biến nhiệt độ đặt sẵn, như điện trở nhiệt (thermistor) và công tắc nhiệt (thermal switch).

• Loại dùng cặp nhiệt điện (thermocouple) và điện trở nhiệt bạch kim (platinum thermal resistance).

Ngoài ra còn có điện trở chống ẩm (tropical moisture heater) để bảo vệ motor hoạt động trong môi trường ẩm ướt. Các cảm biến nhiệt này được đặt vào các vị trí thích hợp bên trong motor, ví dụ: gắn trong cuộn dây hoặc ở bạc đạn trước và sau, phản ánh trực tiếp nhiệt độ thực tế của cuộn dây và bạc đạn motor.

Dù sự cố do quá áp, thấp áp, quá dòng, mất pha hay kẹt tải, đều biểu hiện bằng sự tăng nhiệt độ cuộn dây. Tín hiệu này được truyền đến thiết bị bảo vệ motor hoặc bộ điều khiển nhiệt độ để ngắt ngay nguồn điện, bảo vệ motor.

2. Công tắc nhiệt (Thermal switch)

Trong bảo vệ quá nhiệt cục bộ của motor, loại công tắc nhiệt MK1 được sử dụng phổ biến. Khi chế tạo motor, công tắc nhiệt được gắn vào đầu cuộn dây, buộc chặt cùng với dây quấn và sấy tẩm vecni. Dây dẫn của công tắc nhiệt được nối với đầu dây motor tại hộp cực.

Khi nhiệt độ cuộn dây motor tăng đến mức làm việc của công tắc nhiệt, công tắc sẽ ngắt nguồn đến bộ điều khiển, tách motor khỏi mạch chính để bảo vệ motor. Với mỗi cấp cách điện motor khác nhau sẽ sử dụng loại công tắc nhiệt có nhiệt độ phù hợp.

3. Ứng dụng của điện trở nhiệt (Thermistor)

Trong bảo vệ motor, loại điện trở nhiệt PTC được sử dụng phổ biến. PTC thermistor có kích thước nhỏ, nhiệt dung thấp, phản ứng nhanh; không chỉ bảo vệ motor khi quá áp, thấp áp, quá tải mà còn bảo vệ khi mất pha lúc khởi động, nhưng phải kết hợp với rơ-le bảo vệ chuyên dụng (GRB).

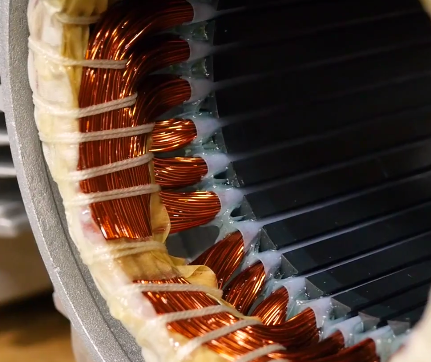

PTC thermistor được gắn bên trong cuộn dây motor trong quá trình sản xuất. Với motor ba pha, ba điện trở nhiệt mắc nối tiếp được lần lượt gắn vào các cuộn dây A, B, C, buộc chặt cùng với dây quấn và sấy tẩm vecni; dây dẫn đưa ra hộp cực. Khi nhiệt độ cuộn dây tiệm cận mức chịu nhiệt của cấp cách điện, điện trở của PTC tăng cao; tín hiệu này được truyền đến bộ bảo vệ quá nhiệt GRB, bộ bảo vệ sẽ ngắt mạch motor dựa trên tín hiệu đó, nhờ vậy motor được bảo vệ.

Trường hợp motor không được gắn sẵn PTC thermistor, có thể dán điện trở nhiệt PTC bằng keo AB lên cuộn dây và đấu dây dẫn về hộp cực, kết hợp với bộ bảo vệ chuyên dụng. Tuy nhiên, nhiệt độ điều khiển sẽ thấp hơn khoảng 20°C so với loại gắn chìm trong cuộn dây.

Áp dụng đúng giải pháp bảo vệ quá nhiệt và giám sát nhiệt độ sẽ giúp motor vận hành ổn định, tăng tuổi thọ và hạn chế tối đa sự cố dừng máy ngoài ý muốn. Nếu anh/chị cần tư vấn lựa chọn thiết bị bảo vệ motor phù hợp cho nhà máy, hãy liên hệ hotline 0902477357 để được đội ngũ kỹ thuật hỗ trợ nhanh chóng.
